Flexibel gedrukt circuit: productieproces, toepassingen en voordelen

Flexible Printed Circuits (FPC's) zijn een hoeksteen geworden in moderne elektronica en bieden ongeëvenaarde flexibiliteit en ruimtebesparende voordelen. Deze circuits zijn essentieel in verschillende industrieën, van consumentenelektronica tot lucht-en ruimtevaart. Dit artikel gaat in op het productieproces, diverse toepassingen en de voordelen van het gebruik van FPC's.

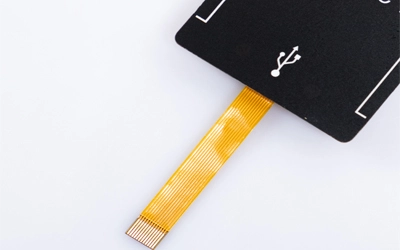

Wat is een flexibel gedrukt circuit?

Flexibele gedrukte schakelingen, vaak flexcircuits genoemd, zijn gemaakt van een dun, flexibel substraat waarmee elektronische componenten in een compacte, aanpasbare vorm kunnen worden aangesloten. In tegenstelling tot traditionele stijve PCB's (Printed Circuit Boards), kunnen FPC's buigen, draaien en vouwen, waardoor ze ideaal zijn voor toepassingen waar ruimte en flexibiliteit van het grootste belang zijn.

Productieproces van flexibele gedrukte schakelingen

Het maken van een FPC omvat verschillende precieze stappen, elk cruciaal om de functionaliteit en duurzaamheid van het circuit te waarborgen. Hier is een overzicht van het productieproces:

1. Substraatselectie

De productie van FPC's begint met het selecteren van een geschikt substraat, meestal gemaakt van polyimide-of polyesterfilms. Polyimide heeft de voorkeur vanwege zijn uitstekende thermische stabiliteit en elektrische eigenschappen, terwijl polyester wordt gekozen vanwege zijn kosteneffectiviteit en flexibiliteit in minder veeleisende toepassingen.

2. Circuit ontwerp

Zodra het substraat is geselecteerd, is de volgende stap het ontwerpen van de circuitlay-out. Geavanceerde CAD-software (Computer-Aided Design) wordt gebruikt om een gedetailleerde blauwdruk van het circuit te maken, inclusief de rangschikking van geleidende sporen, pads en eventuele noodzakelijke via's (verbindingen tussen lagen).

3. Fotoresist toepassing en beeldvorming

Het substraat is bedekt met een fotoresist, een lichtgevoelig materiaal dat het circuitpatroon zal bepalen. Het circuitontwerp wordt vervolgens op het substraat overgebracht via een proces dat beeldvorming wordt genoemd. Tijdens beeldvorming wordt de fotoresist blootgesteld aan UV-licht via een fotomasker dat het circuitpatroon bevat. De blootgestelde gebieden worden vervolgens ontwikkeld, waardoor de gewenste circuitlay-out achterblijft.

4. etsen

De volgende stap is etsen, waarbij de onbeschermde delen van het substraat worden verwijderd, waardoor alleen de geleidende paden overblijven zoals gedefinieerd door de fotoresist. Dit proces omvat typisch het gebruik van chemicaliën die selectief ongewenst materiaal verwijderen zonder het onderliggende substraat te beschadigen.

5. boren en plateren

Na het etsen worden alle noodzakelijke via's in het substraat geboord. Deze gaten worden vervolgens geplateerd met een geleidend materiaal, zoals koper, om elektrische verbindingen tussen verschillende lagen van het circuit te creëren.

6. Laminering en definitieve assemblage

Als de FPC meerlagig is, worden de lagen aan elkaar gelamineerd met behulp van warmte en druk. Dit proces zorgt ervoor dat de lagen veilig zijn gebonden zonder de flexibiliteit van het circuit te beïnvloeden. Ten slotte wordt de FPC geassembleerd met alle vereiste componenten, zoals connectoren of verstijvers, om het circuit te voltooien.

7. testen en kwaliteitscontrole

Voordat de FPC klaar is voor gebruik, wordt deze grondig getest om er zeker van te zijn dat deze aan alle elektrische en mechanische specificaties voldoet. Testen kunnen continuïteitscontroles, impedantietests en omgevingsstresstests omvatten om de betrouwbaarheid van het circuit te verifiëren.

Toepassingen van flexibele gedrukte schakelingen

FPC's zijn ongelooflijk veelzijdig en vinden toepassingen in tal van industrieën. Hier zijn enkele van de meest voorkomende toepassingen:

1. Consumentenelektronica

FPC's worden veel gebruikt in consumentenelektronica, waaronder smartphones, tablets en wearables. Hun vermogen om in compacte ruimtes te passen en regelmatig te buigen, maakt ze ideaal voor deze apparaten. FPC's maken de naadloze integratie van verschillende componenten mogelijk, wat bijdraagt aan slankere, efficiëntere ontwerpen.

2. Automobielindustrie

In de auto-industrie worden FPC's gebruikt in dashboarddisplays, verlichtingssystemen en sensorverbindingen. Hun duurzaamheid en het vermogen om in zware omgevingen te werken, maken ze geschikt voor automobieltoepassingen, waar betrouwbaarheid van cruciaal belang is.

3. Medische hulpmiddelen

Medische hulpmiddelen, zoals gehoorapparaten, pacemakers en diagnoseapparatuur, vanTien vertrouwen op FPC's vanwege hun kleine formaat en flexibiliteit. Met FPC's kunnen deze apparaten compact en lichtgewicht zijn, waardoor het comfort en het gebruiksgemak van de patiënt worden verbeterd.

4. Lucht-en ruimtevaart en defensie

De lucht-en ruimtevaart-en defensie-industrie gebruiken FPC's in satellieten, avionica en raketgeleidingssystemen. Het lichte gewicht van de circuits en het vermogen om extreme temperaturen en trillingen te weerstaan, zijn belangrijke voordelen in deze hoogwaardige toepassingen.

5. Industriële uitrusting

FPC's zijn ook te vinden in industriële apparatuur, waar ze sensoren, bedieningselementen en displays aansluiten. Door hun flexibiliteit kunnen ze worden geïntegreerd in machines met bewegende onderdelen, waardoor betrouwbare verbindingen in dynamische omgevingen worden geboden.

Voordelen van flexibele gedrukte schakelingen

Flexibele gedrukte schakelingen bieden verschillende voordelen ten opzichte van traditionele stijve PCB's. Dit is waarom FPC's steeds meer de voorkeur hebben:

1. Ruimte-en gewichtsbesparingen

FPC's zijn aanzienlijk lichter en dunner dan stijve PCB's, waardoor ze ideaal zijn voor toepassingen waar ruimte en gewicht duur zijn. Hun vermogen om te voldoen aan krappe ruimtes zorgt voor compactere en efficiëntere ontwerpen.

2. Flexibiliteit en duurzaamheid

De mogelijkheid om FPC's te buigen, draaien en vouwen zonder te breken, maakt ze zeer duurzaam in toepassingen die veelvuldig bewegen vereisen. Deze flexibiliteit vermindert ook het risico op mechanisch falen, waardoor de levensduur van het circuit wordt verlengd.

3. verbeterde betrouwbaarheid

FPC's verminderen de behoefte aan connectoren en soldeerverbindingen, die veel voorkomende faalpunten zijn bij traditionele PCB's. Door deze componenten te elimineren, bieden FPC's verbeterde betrouwbaarheid en verkleinen ze de kans op verbindingsproblemen.

4. Verbeterde ontwerpflexibiliteit

De mogelijkheid om FPC's in complexe, driedimensionale vormen te ontwerpen, biedt ingenieurs meer vrijheid om innovatieve producten te maken. Deze ontwerpflexibiliteit is vooral gunstig in industrieën zoals consumentenelektronica en ruimtevaart, waar vaak unieke vormfactoren vereist zijn.

5. Kosteneffectieve productie

Hoewel het aanvankelijke ontwerp en de installatie voor FPC's duurder kan zijn dan voor stijve PCB's, kunnen de totale kosten lager zijn bij productie met een hoog volume. De verminderde behoefte aan connectoren en het potentieel voor geautomatiseerde assemblage dragen bij aan kostenbesparingen.

Flexibele gedrukte schakelingen zijn een essentiële technologie in moderne elektronica en bieden tal van voordelen die hen onmisbaar maken in een breed scala aan toepassingen. Van hun productieproces, dat precisie en betrouwbaarheid benadrukt, tot hun gevarieerde gebruik in verschillende industrieën, FPC's vallen op als een veelzijdige en efficiënte oplossing. Of het nu gaat om consumentenelektronica, autosystemen of ruimtevaarttoepassingen, FPC's bieden de flexibiliteit, duurzaamheid en ontwerpvoordelen die nodig zijn om aan de eisen van de geavanceerde technologieën van vandaag te voldoen.

FAQs

1. welke materialen worden vaak gebruikt in FPC's?
Polyimide en polyester zijn de meest voorkomende substraten, waarbij koper wordt gebruikt voor de geleidende lagen.

2. Hoe verhouden FPC's zich tot traditionele stijve PCB's?
FPC's bieden meer flexibiliteit, minder gewicht en verbeterde betrouwbaarheid, waardoor ze geschikt zijn voor toepassingen waar deze factoren cruciaal zijn.

3. Kunnen FPC's worden gebruikt in omgevingen met hoge temperaturen?
Ja, vooral die gemaakt met polyimide substraten, die bestand zijn tegen extreme temperaturen.

4. Wat zijn de beperkingen van FPC's?
FPC's kunnen duurder zijn om in kleine hoeveelheden te ontwerpen en te produceren, en ze kunnen gespecialiseerde assemblageprocessen vereisen.

5. hoe lang duurt het productieproces van FPC's?
De productietijdlijn varieert, maar het duurt meestal enkele weken van ontwerp tot definitieve tests, afhankelijk van de complexiteit van het circuit.
