De opkomst van flexibele membraanschakelaars: innovaties in moderne elektronica

In de snelle wereld van vandaag, waar technologie voortdurend evolueert, is de vraag naar innovatieve elektronische apparaten groter dan ooit tevoren. Een cruciale component die een belangrijke rol speelt in moderne elektronica is de flexibele membraanschakelaar. Deze schakelaars zijn een hoeksteen geworden in het ontwerp en de functionaliteit van verschillende elektronische gadgets. In dit artikel zullen we de wereld van flexibele membraanschakelingsfabrieken, hun betekenis, productieprocessen en hoe ze de toekomst van elektronica vormgeven, verkennen.

Inzicht in flexibele membraanschakelaars

Wat zijn flexibele membraanschakelaars?

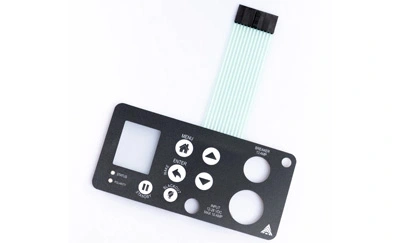

Flexibele membraanschakelaars, vaak membraantoetsenborden genoemd, zijn gebruikersinterfaces die bestaan uit meerdere lagen flexibele materialen. Deze schakelaars zijn ontworpen om een betrouwbare en duurzame manier te bieden om met elektronische apparaten te communiceren. Ze worden vaak gebruikt in toepassingen zoals afstandsbedieningen, medische apparaten, industriële apparatuur en consumentenelektronica.

De componenten van een membraanschakelaar

Een typische flexibele membraanschakelaar bestaat uit verschillende belangrijke componenten, waaronder:

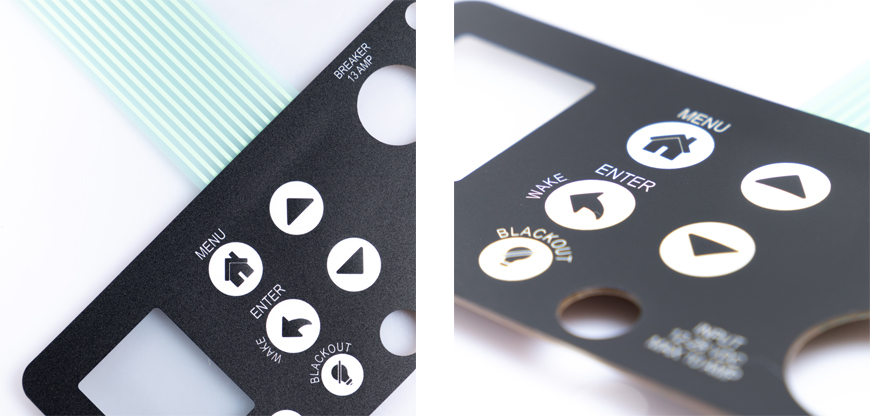

• Grafische overlay: dit is de bovenste laag van de schakelaar, met gedrukte afbeeldingen, symbolen en pictogrammen.

• Overlay-lijm: een lijmlaag die de grafische overlay op de volgende laag bevestigt.

• Bovenste circuitlaag: deze laag bevat de geleidende sporen die elektrisch contact mogelijk maken wanneer erop wordt gedrukt.

• Separator: een dunne laag die de bovenste circuitlaag scheidt van de onderste circuitlaag.

• Bottom Circuit Layer: vergelijkbaar met de bovenste laag, deze laag bevat geleidende sporen.

• Achterkleefstof: lijm gebruikt om de onderste circuitlaag aan het oppervlak van het apparaat te bevestigen.

• Ondersteunende laag: vaak gemaakt van polyester of polycarbonaat, biedt deze laag structurele ondersteuning.

• Dome Retainer: gebruikt om tactiele feedback te garanderen wanneer een knop wordt ingedrukt.

• Dome Switch: de laag die, wanneer ingedrukt, het elektrische contact activeert.

• Spacer: een laag die de afstand tussen de bovenste en onderste circuitlagen behoudt.

• Staart: Verbindt de membraanschakelaar met de hoofdschakelingen van het apparaat.

Flexibele membraanschakelaars staan bekend om hun veelzijdigheid, omdat ze kunnen worden aangepast in termen van ontwerp, grootte en functionaliteit om te voldoen aan de specifieke behoeften van verschillende toepassingen.

Het productieproces

Het vervaardigen van flexibele membraanschakelaars is een complex maar nauwkeurig proces dat verschillende belangrijke stappen omvat:

1. Ontwerp en prototyping

Voordat de productie begint, maakt het ontwerpteam een prototype om ervoor te zorgen dat de schakelaar voldoet aan de eisen van de klant. Deze stap omvat het bepalen van de lay-out, grootte en functionaliteit van de schakelaar.

2. Materiaalselectie

Het kiezen van de juiste materialen is cruciaal voor de prestaties van de schakelaar. Afhankelijk van de toepassing kunnen materialen zoals polyester, polyimide of siliconen worden gebruikt voor de verschillende lagen.

3. afdrukken

De grafische overlay wordt bedrukt met de gewenste afbeeldingen en symbolen met behulp van hoogwaardige inkt. Precisie is essentieel om een duidelijk en duurzaam ontwerp te bereiken.

4. Printing van circuits

Geleidende sporen worden afgedrukt op de bovenste en onderste circuitlagen met behulp van gespecialiseerde technieken zoals zeefdruk of digitaal printen.

5. Vergadering

Alle lagen worden zorgvuldig in de juiste volgorde samengesteld, zodat de geleidende sporen correct worden uitgelijnd. De kleeflagen worden toegepast op bonD de lagen samen.

6. Testen

Elke schakelaar ondergaat strenge tests om functionaliteit en duurzaamheid te garanderen. Dit omvat tests voor elektrische prestaties, tactiele feedback en weerstand tegen omgevingsfactoren.

7. Kwaliteitscontrole

Een grondig kwaliteitscontroleproces is geïmplementeerd om eventuele defecten of onvolkomenheden in de schakelaars te identificeren en te verhelpen.

De betekenis van flexibele membraanschakelaars

Flexibele membraanschakelingsfabrieken spelen een cruciale rol in de elektronica-industrie. Ze maken de massaproductie van op maat gemaakte schakelaars mogelijk die essentieel zijn voor een breed scala aan elektronische apparaten. Dit is waarom ze belangrijk zijn:

• Maatwerk: deze fabrieken kunnen schakelaars maken die zijn afgestemd op de unieke behoeften van verschillende industrieën, zodat apparaten optimaal kunnen functioneren.

• Kostenefficiëntie: massaproductie van membraanschakelaars verlaagt de productiekosten, waardoor ze een betaalbare optie zijn voor fabrikanten.

• Duurzaamheid: Membraanschakelaars staan bekend om hun veerkracht, waardoor langdurige prestaties in verschillende omgevingen worden gegarandeerd.

• Ontwerpflexibiliteit: de mogelijkheid om grafische afbeeldingen en lay-outs aan te passen, maakt visueel aantrekkelijke gebruikersinterfaces mogelijk.

• Integratie: Membraanschakelaars integreren naadloos met elektronische componenten, waardoor de algehele functionaliteit van apparaten wordt verbeterd.

De toekomst van elektronica met membraanschakelaars

Naarmate de technologie vordert, zullen flexibele membraanschakelaars waarschijnlijk een nog prominentere rol spelen in de elektronica. Hun aanpassingsvermogen, duurzaamheid en kosteneffectiviteit maken ze een aantrekkelijke keuze voor opkomende technologieën zoals draagbare apparaten, flexibele displays en slimme domotica.

Tot slot zijn flexibele membraanschakelingsfabrieken de onbezongen helden van moderne elektronica, die de interface bieden waarmee we naadloos met onze apparaten kunnen communiceren. Met de steeds toenemende vraag naar innovatieve elektronische gadgets staan deze fabrieken klaar om de toekomst van technologie vorm te geven.

Veelgestelde vragen (FAQs)

Worden membraanschakelaars alleen gebruikt in consumentenelektronica?

Nee, membraanschakelaars worden gebruikt in een breed scala van industrieën, waaronder medische, automobiel-en industriële toepassingen.

Kunnen membraanschakelaars bestand zijn tegen zware omgevingsomstandigheden?

Ja, membraanschakelaars kunnen worden ontworpen om bestand te zijn tegen water, stof, chemicaliën en extreme temperaturen.

Hoe lang gaan membraanschakelaars meestal mee?

Membraanschakelaars staan bekend om hun duurzaamheid en kunnen miljoenen bedieningen duren, afhankelijk van de kwaliteit van materialen en fabricage.

Kan ik een aangepaste membraanschakelaar voor mijn product ontwerpen?

Ja, membraanschakelaars zijn in hoge mate aanpasbaar en u kunt met een fabrikant samenwerken om een schakelaar te maken die is afgestemd op uw specificaties.

Waar kan ik meer informatie vinden over fabrikanten van membraanschakelaars?

U kunt verschillende fabrikanten online verkennen of contact opnemen met brancheverenigingen voor aanbevelingen.
