Proces van het schakelpaneel membranen

Membrane switch panel is een kleine operating switch, maar wie had gedacht dat het zo'n belangrijke rol zou spelen in veel elektronische industrieën.Hoewel het product klein is, is het productieproces niet eenvoudig.Een enkele grafische overlay heeft 3-4 processen, zoals kleurscheiding film lay-out, druk, en hoge temperatuur (120°C) voor het drukken om het materiaal te krimpen.Het membraneschakelpaneel bevat vele soorten structuren.De eenvoudigste structuur heeft vier lagen: paneel, spatel, flex circuit of verhard circuit, met of zonder metalen koepel.Het schakelpaneel van de membranen strekt zich uit tot meer structuurtypes en het overeenkomstige productieproces zal verschillend zijn.Als fabrikant van een membraneswitch panel willen we de klanten meer laten weten over de kennis van Membrane switch panel , dus moeten we het membraneswitch panel proces invoeren.

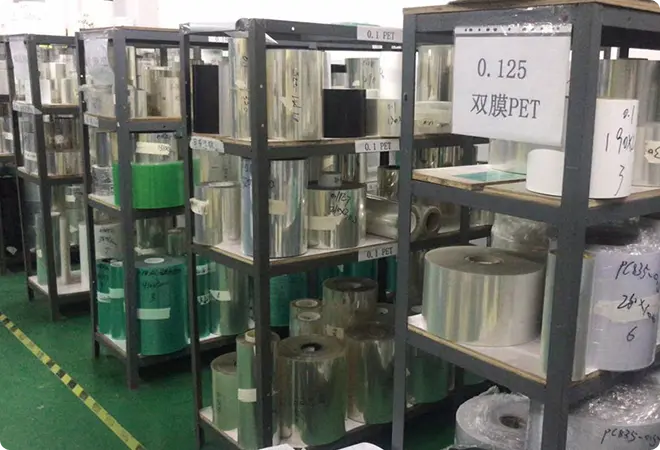

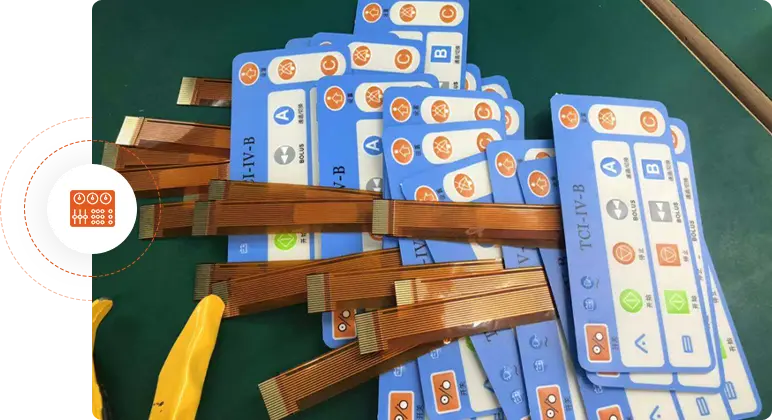

1. Bereiding van grondstoffen, versnijden en verhitten van sommige grondstoffen

De belangrijkste materialen die in het schakelpaneel van de membranen zijn, zijn PET- of PC-blad als paneel.3M, Nitto en DT tape worden gebruikt als plakband.De metalen koepel heeft goudplaten, nikkelplaten en roestvrij staal.De keuzes van LED's zijn Everlight, Nicomatic en Kingbright.De middelste laag gebruikt PET of PC als rugplank.De selectie van het circuit is dat het zilveren flex circuit bestaat uit polyester, zilverolie, koololie en UV-olie.Het circuit dat door Polyester wordt afgedrukt, moet eerst bij hoge temperatuur worden verwarmd, zodat het niet meer krimpt als gevolg van het bakken na het drukken van de inkt.Als het een flexibele koperschakeling of printcircuit is als het circuit van het membraneschakelpaneel, bestaat deze stap niet.

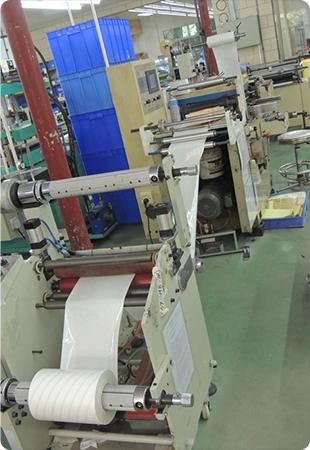

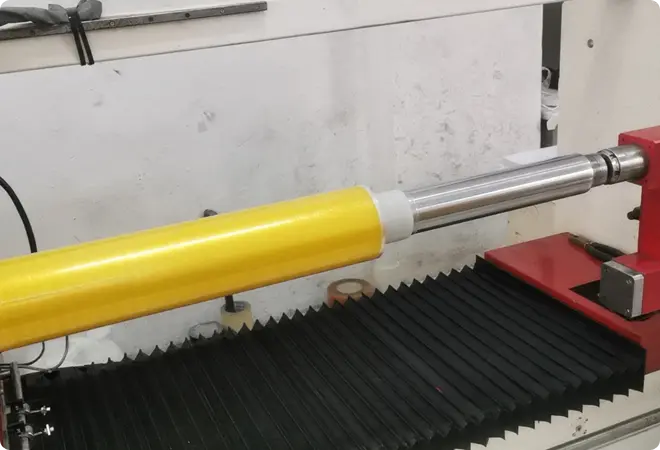

De bereiding van grondstoffen kan ervoor zorgen dat de materialen worden gebruikt binnen de bruikbare datum, en tegelijkertijd ervoor zorgen dat alle soorten materialen op tijd aankomen in elke overeenkomstige afdeling, en de voortgang versnellen en de levertijd op de manier van reproductie verbeteren.Afsnijden is het verwerken van het materiaal volgens de optimale grootte, en het snijden goed kan ook het gebruik van het materiaal maximaliseren.Verwarming is de eerste stap van de verwerking van het circuit materiaal.Vermijd dimensionale vervorming veroorzaakt door het verhitten van het circuit zilverpasta later.

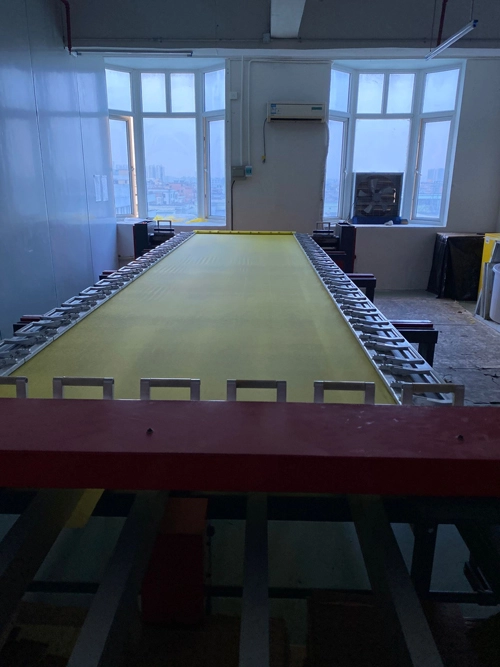

2. Productie van zijden scherm en Silk print

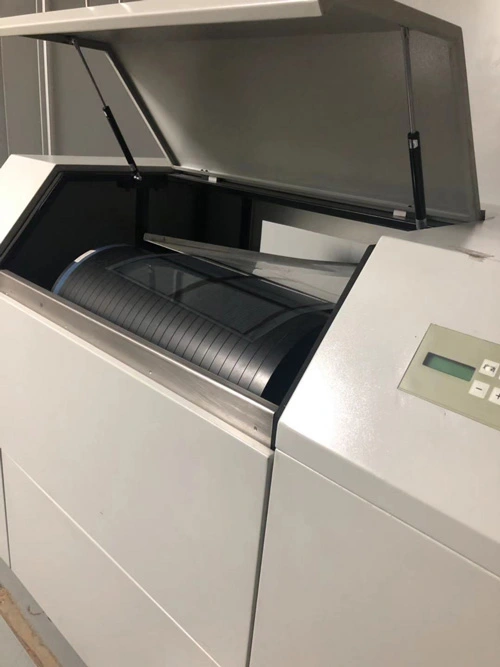

De eerste indruk is belangrijk voor elk product, evenals de Membrane switch panel .De eerste indruk van het membraneswitch paneel komt van Grafische overlay , dus zijden afdrukgereedschap is zeer belangrijk.De engineering afdeling moet de kleurscheiding en de lay-out van de film, printpatronen, lettertypen en logo's controleren of ze verschillen van de tekeningen.Volgens het product''''35;39;s patroon, lettertype en logo, de operator moet weten hoeveel schermen te kiezen, schermgrootte, kleurenschermvolgorde en zo verder.

Zorgvuldige toetsing door het technische personeel is zeer belangrijk, zodat alle verdere stappen niet zinloos zullen worden.Hoe groter de maaswijdte, hoe duidelijker het drukwerk, maar de overeenkomstige inkt selectie zal strenger zijn, en de overeenkomstige prijs zal hoger zijn.De kleursortering is correct om te voorkomen dat de grafische overlay verschijnt''''''';39;spookshadow&-35;39;.De schermgrootte Afhankelijk van de grootte van het product, zal het kiezen van de meest geschikte grootte de klanten in staat stellen om het meest kosteneffectieve product te verkrijgen.


3. Gereedschapsproductie

Tijdens de productie van filmtypezetmatrijzen zal Niceone-tech ook reliëf- en matrijzen tegelijk produceren.Door middel van gebalsemd gereedschap wordt door het gebruik van gravure machines en CNC-machines een cnc-reliëf of een roestvrij gietvorm geproduceerd.Deze gereedschappen maken meestal gebruik van gereedschapsmatrijzen die zijn samengesteld uit houten en stalen messen en die de vorm hebben gesneden.Soms worden roestvrij materiaal gebruikt om die-cut gereedschappen te produceren.

Goede tactiele feedback van het membraneswitch paneel is onmisbaar voor een goede set reliëf.Wanneer het membraneswitch paneel geen metalen koepel heeft, is tactiele feedback beter, dus Roestvrij reliëf is uw beste keuze.Wanneer de dimensionale foutvereisten strikt zijn en de levertijd van de goederen naar verwachting korter zal zijn, dan zal de slijtage van roestvrij materiaal een betere oplossing zijn.

Die-cut tooling wordt gebruikt als het snijden en stomen voor Membrane switch paneel.

Roestvrij gereedschap wordt vaker gebruikt voor reliëf.

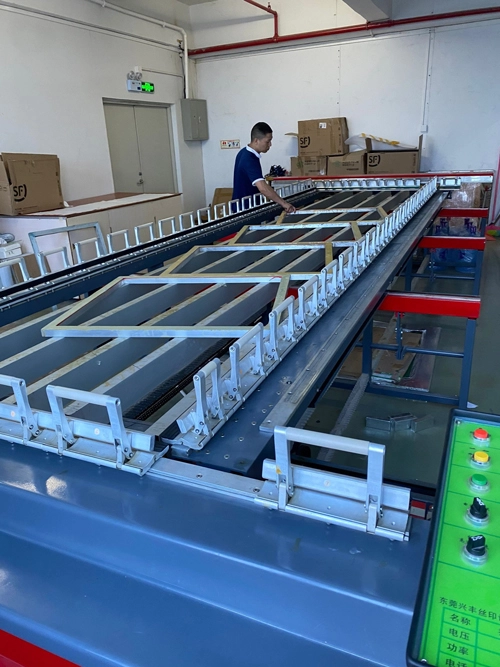

4. Silk Printing and Drying

Voordat het product wordt afgedrukt, is het nodig om de inkt adhesion-100 raster test te testen.Als de film klaar is.Het moet worden afgedrukt, en het patroon, logo en lettertype van de film worden gegenereerd in een scherm.Tegelijkertijd wordt de inkt uitgestort en worden de afdrukkleuren aangepast volgens de technische tekeningen.Telkens wanneer een kleur wordt afgedrukt, moet het materiaal bij hoge temperatuur worden gedroogd totdat alle kleuren zijn voltooid.Hetzelfde geldt voor de lijn.Voordat de producten voor het sorteren van zijde, zullen onze printmedewerkers alle kleuren controleren om ervoor te zorgen dat de kleuren correct zijn.

Voor kleurendrukken wordt CMYK gebruikt voor kleuraanpassing, en wat Niceone-tech kan doen is na kleurendruk.Het interieur is wit gedrukt.

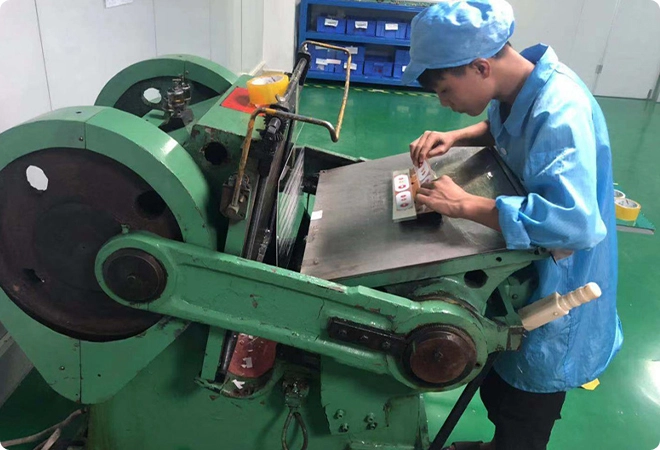

5. Punching

Nadat het zijden scherm van het product is afgewerkt, zal Niceone-tech reliëf en slaan.Gebruik de reliëfmachine om de sleutelpositie, het LED-venster en de positie te reliëf.Het materiaal moet worden verwarmd voordat het reliëf, zodat de reliëfhoogte nauwkeuriger zal zijn en voldoet aan de eisen van het lichaam voelen.Als de vereiste convex-hoogte hoger is, dan zal de inkt adhesie en schimmel eisen hoger.

De hoogte vereiste is over het algemeen 0.3-0.5mm.Als het te hoog is, wordt het materiaal gemakkelijk beschadigd.

De methode is meestal automatisch slaan, wat handig is voor latere materiaalbinding.

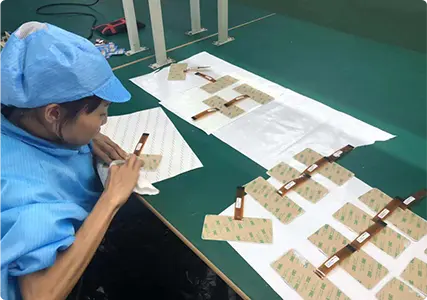

6. Assembly

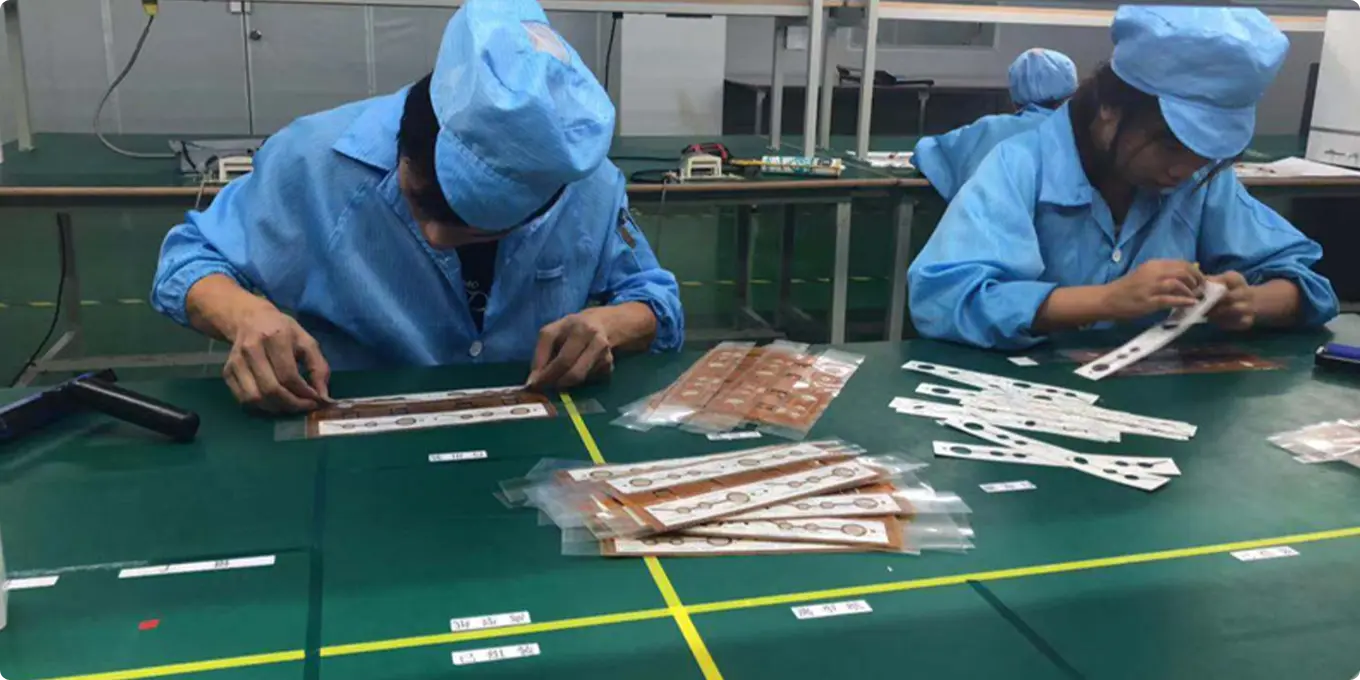

Wanneer het overeenkomstige structuurmateriaal van het product wordt bewerkt, is het noodzakelijk om alle lagen van de Membrane switch-Overlay+ Adhesief + Spacer + metalen domel + circuit + back adhesief.Aangezien het onmogelijk is om machines te gebruiken voor laminaat, zal hier veel mankracht worden verbruikt.De metalen koepel kan handmatig of metaal koepel array .

De montagestappen omvatten: het aanbrengen van positioneringsgaten tussen materialen, de installatie van metalen koepel, het inperken van de eindmouwen, het aanbrengen van stijfsel aan het eind van de lijn en het aanbrengen van mylar aan het einde van de lijn.Als het product een lamp heeft, moet de exploitant een elektrostatische ring dragen om te voorkomen dat de lamp beschadigd wordt door overmatige statische elektriciteit.

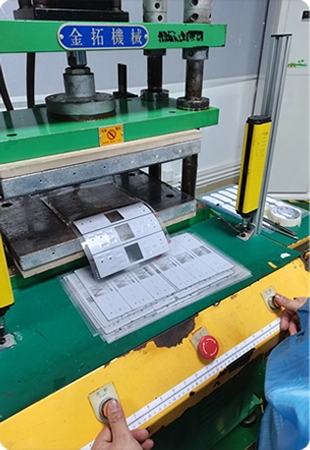

7. Knip

Nadat het product is geplaatst, moet het worden verzonden naar de stempelafdeling voor split stamping.Niceone-tech&-35;39;s productie-afdeling zal de productie van 5pc's voorafgaand aan de productie, en laat de engineering afdeling bevestigen dat de goederen in overeenstemming zijn met de monsters voordat ze overgaan tot de uiteindelijke massaproductie.Nadat de productie is voltooid, worden de goederen naar de QC-afdeling gestuurd voor montage.


8. QC

Kwaliteitsinspectie is de laatste stap voor verzending.Als membraan schakelbord fabriek, moeten we de volgende stappen doen.

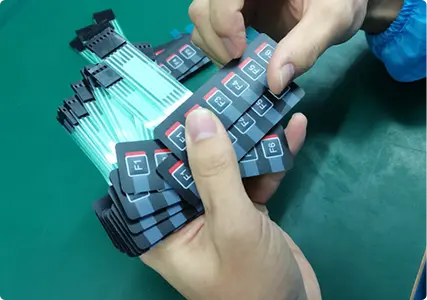

A.Inspectie van het panel.detectie van kleurnummer, of het paneel is gekrabd, lichtdoorlating, enz.

B.Opsporing van grootte.Zorg ervoor dat de grootte binnen de foutmarge ligt.

C.De kracht en het leven van de metalen koepel test.Zorg ervoor dat de lading en de levensduur voldoen aan de tekeneisen

D.Elektrische functietest.Zorg ervoor dat elke knop wordt ingeschakeld, en de weerstand moet minder zijn dan 150 ohms

E.Verpakking en schip overeenkomstig de eisen van de klant en tekeningen.Het is ook voorzien van de verpakkingslijst, injectierapport, COC, etc.

Alles is voor kwaliteit.





Hoewel Membrane switch panelen zijn kleine accessoires, Niceone-tech bevestigt dat om een goede job te doen, moet het strikt voldoen aan elk van de bovenstaande stappen om de stabiele kwaliteit te garanderen.Als membraan switch paneel fabriek, Niceone-tech hoopt dat alle klanten kunnen krijgen hogere kwaliteit en stabiele levering producten van ons.Niceone-tech koopt ook elk jaar een groot aantal machines.Wij zijn van mening dat de samenwerking tussen mensen en machines de productlevering stabieler en kwalitatief beter maakt.
