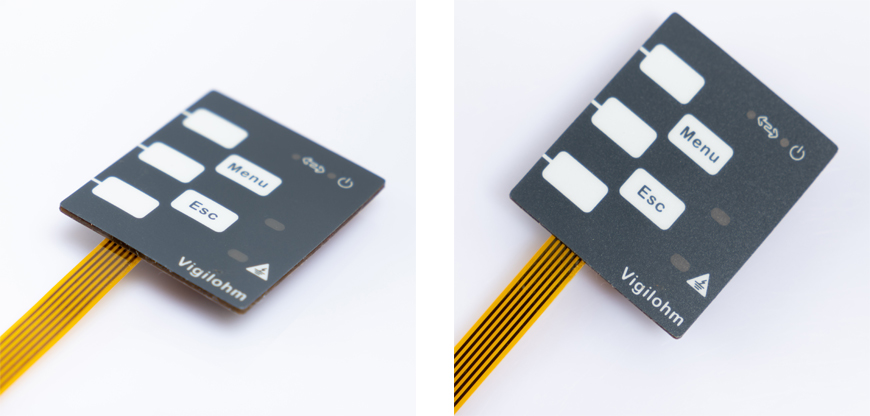

In de snelle wereld van technologie, waar elke seconde telt en precisie voorop staat, spelen elektrische schakelaars een cruciale rol bij het garanderen van naadloze functionaliteit. Een innovatieve oplossing die steeds meer bekendheid heeft gekregen, is het verzegelde membraan met elektrische schakelaar. In dit artikel zullen we ons verdiepen in de fijne kneepjes van deze geavanceerde technologie, waarbij we de constructie, toepassingen, voordelen en hoe deze de toekomst van verschillende industrieën vormgeeft, begrijpen.
Elektrische schakelaar verzegelde membranen zijn integrale componenten in een breed scala van moderne elektronische apparaten. Deze schakelaars bieden een intuïtieve, duurzame en waterdichte oplossing voor het besturen van elektronische functies in industrieën variërend van consumentenelektronica tot industriële machines. In tegenstelling tot traditionele mechanische schakelaars, gebruiken verzegelde membraanschakelaars een flexibel, meerlagig ontwerp dat verbeterde weerstand biedt tegen zware omgevingen en tegelijkertijd kosteneffectief en betrouwbaar blijft.
Verzegelde membraanschakelaars staan bekend om hun vermogen om gevoelige circuits te beschermen tegen vocht, stof en chemicaliën, waardoor ze ideaal zijn voor toepassingen waar duurzaamheid essentieel is. Naarmate industrieën meer compacte, veelzijdige en robuuste oplossingen eisen, is de rol van verzegelde membraanschakelaars aanzienlijk uitgebreid.
De constructie van een elektrisch gesloten membraan met schakelaar omvat verschillende belangrijke componenten.
De grafische overlay is de buitenste laag van de membraanschakelaar. Het fungeert als de eerste verdedigingslinie tegen de omgeving en dient als de gebruikersinterface. Deze laag is meestal gemaakt van een duurzaam, flexibel materiaal zoals polyester of polycarbonaat, bedrukt met afbeeldingen, symbolen, pictogrammen of labels om de verschillende functies van het apparaat aan te geven. Deze beelden helpen gebruikers bij het identificeren van knoplocaties, en sommige overlays bevatten ook achtergrondverlichting of LED-indicatoren om de zichtbaarheid bij weinig licht te verbeteren.
Naast het bieden van een gebruikersinterface, biedt de grafische overlay ook bescherming aan de onderliggende componenten door ze te beschermen tegen vocht, vuil en andere externe factoren die de prestaties in gevaar kunnen brengen.
De spacer-laag is een kritische component die direct onder de grafische overlay wordt geplaatst. Het is meestal gemaakt van een isolatiemateriaal dat zorgt voor fysieke scheiding tussen de bovenste en onderste circuitlagen. De spacer-laag bevat nauwkeurig geplaatste gaten of koepels die uitlijnen met de locaties van de wisselpunten. Deze koepels creëren de noodzakelijke opening tussen de geleidende lagen, waardoor het schakelmechanisme effectief kan functioneren. Wanneer er druk wordt uitgeoefend op de overlay, comprimeert de spacer-laag, waardoor de bovenste en onderste circuitlagen verbinding maken en het circuit voltooien.
De circuitlaag is waar de magie gebeurt. Het bevat geleidende sporen of gedrukte schakelingen die zijn ontworpen om de elektrische stroom te dragen. Wanneer een gebruiker op een specifiek gebied van de grafische overlay drukt, comprimeert de afstandslaag, waardoor de geleidende sporen op de circuitlaag in contact komen met een overeenkomstig spoor op de onderste circuitlaag. Dit contact sluit het elektrische circuit, waardoor de functie van de schakelaar wordt geactiveerd. De circuitlaag is meestal gemaakt van koper of andere geleidende materialen die op een flexibel substraat worden afgedrukt, waardoor de schakelaar zijn compacte en lichtgewicht ontwerp kan behouden.
De lijmlaag houdt de gehele membraanschakelaar op zijn plaats en bevestigt deze aan het oppervlak van het apparaat of het bedieningspaneel. De gebruikte lijm is doorgaans drukgevoelig, waardoor het tijdens de fabricage gemakkelijk kan worden aangebracht en tegelijkertijd een sterke, duurzame hechting is. De lijmlaag zorgt ervoor dat de membraanschakelaar na verloop van tijd intact blijft, zelfs in omgevingen die onderhevig zijn aan trillingen, vocht of temperatuurveranderingen.
Het werkmechanisme van een verzegelde membraanschakelaar is eenvoudig maar effectief. Wanneer druk wordt uitgeoefend op een specifiek gebied van de grafische overlay, vindt het volgende proces plaats:
Drukactivering: Door op een knop of gebied op de grafische overlay te drukken, wordt de overlay gecomprimeerd en tegen de spacer-laag gedrukt.
Contact: De spacer laag heeft gatenOf koepels die uitgelijnd zijn met de schakelaarlocaties. Als er druk wordt uitgeoefend, komen de bovenste en onderste circuitlagen direct in contact bij het schakelpunt.
Circuit Voltooiing: Zodra de circuitlagen contact maken, is het elektrische circuit gesloten, waardoor de stroom kan stromen en de bijbehorende functie of het apparaat kan worden geactiveerd.
Keer terug naar rustpositie: wanneer de druk wordt opgeheven, keert de spacer-laag terug naar zijn oorspronkelijke positie, scheidt de circuitlagen opnieuw en opent het circuit, waardoor de schakelaar wordt gedeactiveerd.
Dit mechanisme stelt gebruikers in staat om apparaten te bedienen met een simpele aanraking, wat een zeer responsieve, gebruiksvriendelijke ervaring biedt.
Elektrische schakelaar verzegelde membranen vinden toepassingen in een breed scala van industrieën, waaronder:
Medische hulpmiddelen: Gebruikt in apparatuur met strenge eisen inzake reinheid.
Industriële bedieningspanelen: ideaal voor ruige en ruwe omgevingen.
Consumentenelektronica: aanwezig in apparaten, afstandsbedieningen en meer.
Lucht-en ruimtevaart: Zorgen voor betrouwbaarheid in kritieke systemen.
Automobiel: Verbetering van de gebruikersinterface in voertuigen.
Militair en Defensie: Voldoen aan duurzaamheids-en betrouwbaarheidsnormen.
Duurzaamheid: Bestand tegen vocht, stof en chemicaliën.
Maatwerk: Gemakkelijk afgestemd op specifieke ontwerp-en merkvereisten.
Gevoeligheid: Responsief voor lichte aanraking, vermindering van vermoeidheid van de gebruiker.
Kosteneffectief: efficiënte productieprocessen maken ze betaalbaar.
Ruimte-Efficiënt: dun en compact ontwerp bespaart waardevolle ruimte.
Q: Zijn verzegelde membraanschakelaars waterdicht?
A: Ja, verzegelde membraanschakelaars zijn typisch waterdicht en bestand tegen vocht en stof.
Q: Kunnen membraanschakelaars worden gebruikt in extreme temperaturen?
A: Membraanschakelaars presteren mogelijk niet goed bij extreme temperaturen, dus het is essentieel om rekening te houden met de werkomgeving.
Q: Hoe lang duren de verzegelde membraanschakelaars typisch?
A: Met de juiste zorg en onderhoud kunnen verzegelde membraanschakelaars vele jaren meegaan.
Q: Zijn membraanschakelaars gemakkelijk schoon te maken?
A: Ja, hun verzegelde ontwerp maakt ze gemakkelijk schoon te maken en te onderhouden.
Q: Kunnen membraanschakelaars worden aangepast voor specifieke functies?
A: Absoluut, membraanschakelaars bieden een hoge mate van maatwerk om te voldoen aan specifieke ontwerp-en functionaliteitsvereisten.
