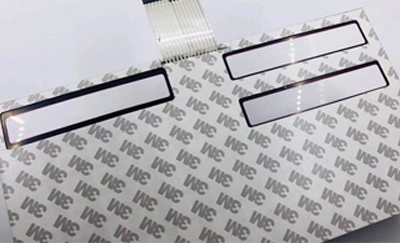

De structuur van de niet-tactiele membraanschakelaar

Membraanschakelaars zijn structureel onderverdeeld in twee categorieën: tactiel en niet-tactiel. Het niet-tactiele type heeft meestal twee soorten niet-tactiele structuren: vlak type niet-tactiele type en convex sleutelframe (in sommige gevallen convexe blinde vlek). Dit artikel richt zich op niet-tactiele membraanschakelaars.

1. Bubble tactiele membraanschakelaar

Er zijn twee veel voorkomende soorten bubbling touch-type: het bovenste circuit en het paneel borrelen beide en het borrelen van het paneel. Voor sommige ultradunne structuren wordt het bovenste circuit verwijderd en worden de bovenste circuitcontacten direct op het paneel afgedrukt. De blisters van de membraanschakelaar worden gevormd door de mal te verwarmen met hydraulische druk, zodat het sleutellichaam iets uitpuilt, iets hoger dan het paneel, en een driedimensionale membraanschakelingssleutel vormt. Het materiaal is gemaakt van PET met uitstekende taaiheid en warmtekrimp. De bellen vormen een veerkracht, dus de aanraakgevoelige membraanschakelaar van de bubbling bubble heeft een zeer goed gevoel en gevoelige elektrische prestaties, maar pas op dat u het niet lang gebruikt in een omgeving met hoge temperaturen, omdat hoge temperatuur het gevoel van de toetsen verzwakt.

Bubble-type membraanschakelaars gebruiken over het algemeen borrelen op zowel het bovenste circuit als het paneel. Wanneer het bovenste circuit niet borrelt, moet u rekening houden met de positie van de ventilatiegroef en kleine gaten maken in het bovenste circuit voor luchtgaten en indien nodig in het onderste circuit. De redelijke isolatiepunten worden toegevoegd aan de contacten om het verborgen gevaar van kortsluiting en verbinding te vermijden; als de contacten direct op het paneel worden gedrukt, het is noodzakelijk om de vervorming van het paneel te overwegen nadat het paneel bij hoge temperatuur is verouderd. Als de baktijd te lang is, zal de vervorming groot zijn., Het zal grote problemen veroorzaken voor de montage en pasta van de membraanschakelaar. Als de baktijd op hoge temperatuur te kort is, zal de verouderingstijd van de contacten op het paneel niet genoeg zijn, zullen de contacten gemakkelijk worden gedragen, en de levensduur van het product zal worden verkort.

2. Shrapnel (koepel) tactiele membraanschakelaar

De tactiele membraanschakelaar van granaatscherven (koepel) betekent dat de granaatscherven op het onderste circuit zijn bevestigd om een pool te vormen als het bovenste circuit. Wanneer de granaatscherven worden ingedrukt, wordt deze verbonden met de andere pool van het onderste circuit om een lus te vormen. De sleutels van de scherven tactiele membraanschakelaar kunnen worden ontworpen om gediversifieerd te worden, waardoor het product stabieler en betrouwbaarder wordt, en tegelijkertijd het decoratieve effect van het product verbeteren om een perfect uiterlijk te bereiken. Het paneel kan worden ontworpen als vlak, convex bolvormig, convex vlak, en de vorm kan onregelmatige vorm zoals cirkel, vierkant, driehoek, enz. Wanneer de knop is ontworpen als een vlak of bolle knoprand en blinde vlek, moet de kleeflaag aan het oppervlak worden verdikt. Er is voldoende ruimte om de granaatscherven vrij te laten reizen. Als het handgevoel niet goed is, moet een kleine pakking aan de achterkant van de paneeltoetsen worden toegevoegd; het ontwerp van de granaatscherven bevestigingslaag kan worden verdeeld in ponsgaten op de overeenkomstige sleutelposities (de diameter van het gat moet kleiner zijn dan de granaatscherven). ) of borrelen, Het ponsontwerp zal scherper aanvoelen en de sterkte is zelfs, en het borrelende ontwerp zal een betere algehele afdichting bieden.

De tweede structuur van het type granaatscherven betekent dat de granaatscherven direct worden toegevoegd aan de sleutelpositie van het bovenste circuit om het gevoel te vergroten. Wanneer het aantal toetsen bijzonder groot is, is de algehele vorm klein en is er geen ruimte voor bedrading, het is ontworpen als een bovenste en onderste circuitstructuur, maar dit De gevoeligheid van deze structuur is iets zwakker, de perskracht moet iets groter zijn, En de tijd om de vinger los te laten moet iets langer zijn.
