Waarom is membraanschakelaar een van de beste elektronische accessoires?

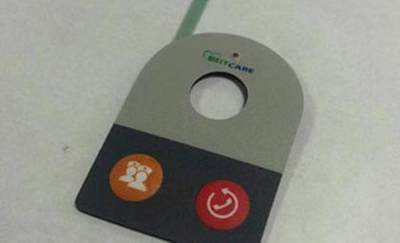

MembraanschakelaarKan een licht aanraaktoetsenbord worden genoemd, met behulp van plaatmateriaal, plakband, LED's, metalen koepel, backplane en indicatorelementen gecombineerd tot elektronische accessoires. De voorkant van de Membraanschakelaar toont de markeringen, symbolen, LCD-venster, Leds-venster en knoppen. Het is een nieuw type elektronische component.

Ten opzichte van mechanische schakelaars. Membraanschakelaars hebben de voordelen van goede waterdichte, stofdichte, vochtbestendige, schoongemaakte, oliebestendige, corrosiebestendige, stabiele prestaties, kleine grootte, licht gewicht, aanpasbaar, en UV-bestendigheid. Membraanschakelaar is verdeeld inStijfOfFlex membraanschakelaar. Volgens het gevoel kan het worden verdeeld inTactiele en niet-tactiele membraanschakelaar, Volgens de methode van zeefdruk, kan het worden onderverdeeld inDigitale printmembraanschakelaarEn zeefdruk membraanschakelaar. Het maakt niet uit welk soort membraanschakelaar zijn uitstekende superieure prestaties heeft.

Overlay-

Polyester en polycarbonaat is meestal de eerste keuze voor toetsenbordmaterialen voor membraanschakelaars. Als het gewoon een paneel is in plaats van een toetsenbord met membraanschakelaar, zijn Lexan en Polyester ook goede keuzes. De overlay is de meest intuïtieve vorm van mens-machine-interface. Niceone-tech zeefdruk of digitale print op de achterkant van het materiaal, en ze kunnen ook in combinatie worden gebruikt. Speciale vereisten zoals spiegelzilver effect zijn ook haalbaar.

Overlay lijm

Als de eerste laag zelfklevend papier onder het paneel, wordt de acryllijm meestal gebruikt, in het algemeen is de dikte tussen 0,125-0,225mm. Als het de toetsenbordstructuur van de LGF-membraanschakelaar is, bereikt de dikte soms 0,64mm.

Bovenste circuitlaag (koepelhouder)

Deze laag heeft meestal drie functies: 1. Als Dome Retainer zorgt het ervoor dat de Snap dome van de circuitlaag geen granaatscherven zal vormen als gevolg van triggeren en sluiten, wat resulteert in circuitstoringen en circuitslijtage. 2. Gebruik 0,1-0,125mm Polyester afdrukken geleidende inkt, koolstofolie en UV-inkt als de bovenste lijn. Deze laagstructuur kan ook convex zijn om tactiele feedback beter te maken. 3. kan worden gebruikt als een ESD afscherming laag.

Circuit Spacer (schakelaarspacer)

Zowel de bovenste als de onderste lijnen worden bedrukt met geleidende inkt, meestal wordt dikkere tape gebruikt om de bovenste en onderste lijnen te scheiden om directe geleiding van deMembraan schakelaar toetsenbord. Als het bovenste circuit alleen als een vaste laag wordt gebruikt, moet de algemene dikte van de overlay-kleeflaag van de bovenste circuitlaag groter zijn dan 0,4mm, anders, het paneel zal de granaatscherven knijpen om ze slechter te laten voelen. Tenzij het paneel convex is, is de structuur met vier lagen minder dan 0,4mm.

Lagere Circuit Laag

De dikte van dit laagcircuit is meestal 0,1-0,188mm. Het kan worden bedrukt met inkt, koolstofolie en UV-inkt. LEDs kunnen ook worden geïnstalleerd. Sommige toetsenborden met membraanschakelaars kiezen de koperen flex of printplaat als circuit. In vergelijking met polyester zullen hun prestaties stabieler zijn. Vaker toegepast op de medische en militaire industrie. Als het koperen flex of printplaat als een lijn is, kan Niceone-tech zelfs een verscheidenheid aan componenten op de lijn installeren.

Achterklevende

Er zijn veel keuzes, maar de meest gebruikte zijn 3M200MP serie of 3M300LSE. Volgens de verschillende producten van membraanschakelinglaminering, zal Niceone-tech 3M300LSE aanbevelen als het een hogere viscositeit nodig heeft.

Stijve steunlaag

Deze laagstructuur wordt over het algemeen gebruikt als de laatste laag van deMembraNe schakelaar toetsenbord, Die de structuur van de component van het toetsenbord van de membraanschakelaar completer kan maken. Meestal is de materiaalkeuze AL, FR4, PC of staal. Als AL is geselecteerd, kunnen soms noten of voeten aan de achterkant van het product worden toegevoegd.

Introductie van enkele typen membraanschakelaars:

Niet-tactiele membraanschakelaar:

Een belangrijk verschil tussen niet-tactiele membraanschakelaar en tactiele membraanschakelaar is dat er geen mechanische beweging is-wanneer de knoppen worden ingedrukt, is er geen feedbackreactie. Tegelijkertijd zijn niet-tactiele membraanschakelaars in principe vlakke oppervlakken zonder uitsteeksels, maar ze hebben ook buitenranden met reliëf. Niet-tactiele membraanschakelaar stelt de operator in staat om snel de knop te lokaliseren. Het product heeft geen tastbaar gevoel en geen metalen koepel, maar het heeft duidelijke kostenvoordelen en is gemakkelijker schoon te maken. In tegenstelling tot de tactiele feedback van tactiele membraanschakelaar, geeft de feedback van de niet-tactiele membraanschakelaar weer of de knop al dan niet wordt geactiveerd door de kleurverandering van LED's en de verandering van de inhoud van het LCD-scherm.

Tactiele membraanschakelaar

Tactiele membraanschakelaar kan ook tijdelijke membraanschakelaar worden genoemd. Tactiele middelen heeft feedback. Wanneer de operator op de schakelknop drukt, kan de operator duidelijk de tactiele sensatie voelen die wordt gegeven door de knop en het geluid van de knop. Dit komt door de vervorming van de koepel. Als de druk wordt verwijderd en Dome terugkeert naar zijn oorspronkelijke staat, wordt de circuitverbinding onderbroken.

Welk materiaal is het beste voor uw toepassing?

Het belangrijkste toepassingsmateriaal van membraanschakelaar is polyester of polycarbonaat. Het materiaal is meestal transparant en verschillende kleurpatronen worden op de achterkant van het materiaal gevormd door inkt te drukken. Verschillende materialen hebben verschillende kenmerken, de belangrijkste kenmerken-UV-bestendigheid, chemische weerstand, antibacterieel, gemakkelijk schoon te maken, enz. Houd er dus rekening mee dat het materiaal moet worden geselecteerd op basis van uw producttoepassing en dat u UV-bestendig buitenshuis moet kiezen. Het laboratorium moet bestand zijn tegen chemische stoffen en gemakkelijk te reinigen. Er is ook een kostenoptie, dus het materiaalpaneel moet kosteneffectief zijn, dan kan het siliconen rubberen toetsenbord ook worden gebruikt als een prioriteitsoptie.

Wat moet worden overwogen in het ontwerp van Membraanschakelaar?

Waterdichte prestaties-Mariene uitrusting kan hogere eisen stellen aan de membraanschakelaar, waarvoor een membraanschakelaar de kenmerken van een waterdicht masker moet hebben of een IP67-classificatie moet bereiken.

Migratieprobleem zilver-In een omgeving met hoge spanning en hoge luchtvochtigheid ondervindt het Flex-zilvercircuit van Polyester meestal kortsluitingsproblemen veroorzaakt door de migratie van zilverolie, dus het is noodzakelijk om een betere prestatie Flex koper circuit te gebruiken.

Weerstandsprobleem-De weerstand van Membraanschakelaar is meestal minder dan 150 ohm, maar soms is de lijn te lang en het is eenZilveren flex membraanschakelaarDan kan de weerstand te groot zijn. Op dit moment moet u een vergulde metalen koepel kiezen of het zilveren oliecircuit verdikken om de weerstand minder dan 150 ohm te maken. Een meer directe methode is om Flex-kopermembraanschakelaar of PCB-membran-schakelaar te gebruiken.

Newton ring-Membraanschakelaar voegt polycarbonaat toe als een venster, er zal een opening in het midden zijn. Tegelijkertijd kunnen de ringen van Newton optreden als gevolg van problemen met het luchtvervoer. De oplossing is om UV-stippen op het pc-venster te screenen om het probleem op te lossen.

Het bovenstaande is slechts een deel van de dingen die moeten worden overwogen bij het maken van membraanschakelaar. Als u meer gedetailleerde informatie nodig heeft, kunt u contact opnemen met ons team.
