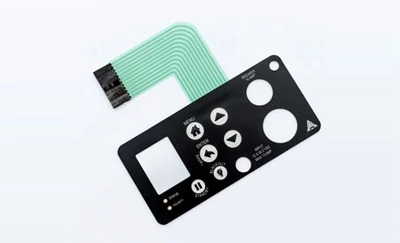

De prestaties van FPC-membraantoetsenbord zijn direct gerelateerd aan het normale gebruik van membraantoetsenbord

Wanneer van het membraantoetsenbord een "schakelaar" wordt gemaakt, worden de verbindingsdraden van de functietoetsen vooraf met elkaar verbonden. In tegenstelling tot discrete schakelcomponenten, moeten de pinnen van elke schakelaar worden verbonden met soldeerdraden. Daarom kan het membraanschakelcircuit lasfouten voorkomen, lastijd besparen en montage en verbinding vergemakkelijken. Dit is ook het gemak en de betrouwbaarheid van de membraanschakelaar. Aangezien de verbinding van het membraantoetsenbord vooraf is gemaakt, moet het ontwerp van het membraanschakelcircuit als een procesdocument aan de fabrikant worden voorgelegd.

Onderzoek naar de twee belangrijkste ontwerpmethoden voor circuits voor FPC-membraanschakelaars

Een daarvan is de gewone draadmethode, waarbij alle membraanschakelaars zijn verbonden met een enkele draad en het andere uiteinde van de draad is gescheiden. Het voordeel is dat elk contact direct een specifieke functie kan besturen. In dit geval vereist het verkregen signaal geen extra decodering in het back-endcircuit. Dit type verbinding heeft meestal slechts een paar functionele sleutels beschikbaar. Wanneer het aantal contacten groot is, is het aantal leads dienovereenkomstig groot en is het totale aantal uitgangslijnen groter dan het aantal schakelaars, wat niet bevorderlijk is voor de algehele verbinding van deFpc membraanschakelaar. De andere is de x-y-matrixuitlijningsmethode, die bestaat uit rijen en kolommen van de matrix. Het ene uiteinde van het contact wordt door de lijnen in dezelfde richting (x-richting) getekend, ongeacht het aantal contacten, en het andere uiteinde van het membraanschakelcontact wordt getrokken door de gemeenschappelijke lijnen in dezelfde richting (y-richting). Op deze manier kan de matrixarray elke contact x-y-combinatie vormen. Het decoderen wordt meestal ingesteld in het back-endcircuit voordat elke specifieke functie wordt bestuurd, maar het is niet moeilijk in het logische circuit.

Met behulp van de x-y-matrixmethode zijn de uitvoerlijnen kleiner. In sommige circuits van de hele machine, of vanwege de werkomstandigheden (werkstroom en werkspanning) van bepaalde componenten, of om te voorkomen dat het schakelcircuit interfereert met de componenten, bepaalde switch-toetsen kunnen speciaal worden behandeld. Bij het ontwerp van het FPC-membraanschakelcircuit kan een gemengde modus van gewone bus en enkele leiding worden gebruikt. (Misschien wilt u contact opnemen met deFabrikant van membraantoetsenbord)

De essentiële gids voor FPC-membraanschakelingcircuitontwerp voor efficiënte productie

De ontwerpmatrix moet consistent zijn met de werkelijke sleutelposities, gemakkelijk te testen en fouten te voorkomen. Bij het tekenen van het schakelschema moet de functie van elke toets direct in de matrix worden gemarkeerd, zodat deze overeenkomt met de werkelijke positie van de sleutel en in volgorde van links naar rechts is gerangschikt. Op het eerste gezicht is het niet nodig om de circuitrelaties op te sommen. Als onderdeel van het besturingssysteem omvat het niet alleen de schakelaars en hun bedrading, maar ook een groep draden die tegelijkertijd zijn vervaardigd en verbonden met het back-endcircuit. De uitgangsposities van de twee leads moeten hetzelfde zijn als de uitgangspositie van de achterste lus en de rationaliteit en het gemak van de verbinding moeten worden overwogen. Tegelijkertijd moeten de metalen draden op het substraat worden aangesloten om het buigen te minimaliseren en de metalen draden het kortste en meest economische pad te maken.

Om een goede verbinding met de circuitcomponenten te behouden, is de afstand tussen de draad en de kabel meestal in inches. Het aantal leads is afhankelijk van het aantal toetsen of de behoefte aan leads, maar moet worden beperkt door de specificaties van de connector. Soms, om de verbinding tussen elke pin te meten en te ontdekken, moet er een lijn zijn tussen de pinnen van de rijen en kolommen, en een lijn tussen de gemeenschappelijke bus en elke pin om ze te onderscheiden. Wanneer het aantal uitgangslijnen niet overeenkomt, "dummy-lijnposities" moeten worden gebruikt om overeen te komen met de geselecteerde lijnposities en moeten consistent zijn met de uitvoerlijnen van de aangesloten achterste lus om te voorkomen dat de lijn wordt losgekoppeld van de verbinding en de achterkant lus. De lengte van de leads van de FPC-membraanschakelaar en het circuit is gemaakt op hetzelfde filmsubstraat en ze hebben de flexibiliteit om te voldoen aan buigbehoeften, dus hun lengte moet iets langer zijn dan de werkelijke (rechte lijn) lengte. Als het echter te lang en te zwaar is, zal het ook de moeilijkheidsgraad en productiekosten verhogen, en als het te kort is, zal het lastig zijn om in te voegen.

Op zoek naar hoogwaardige FPC-membraanschakelaars? Neem contact op met een van de toonaangevendeMembraanschakelaar fabrikanten, Niceone-Tech, vandaag!
