In de technisch onderlegde wereld van vandaag is de functionaliteit van elektronische apparaten cruciaal, en een essentieel onderdeel dat vaak onopgemerkt blijft, is de membraanschakelaar. Deze dunne, flexibele en duurzame schakelaars spelen een belangrijke rol in verschillende elektronische toepassingen, waaronder bedieningspanelen, medische apparaten en industriële machines. In deze uitgebreide gids, zullen we verdiepen in de wereld vanMembraan schakelaars, Waarbij hun constructie, werking en toepassingen in detail worden onderzocht.
Een membraanschakelaar is een gebruikersinterface die functionaliteit combineert met esthetische aantrekkingskracht. Deze schakelaars zijn samengesteld uit meerdere lagen flexibele materialen die samenwerken om verschillende functies uit te voeren. Membraanschakelaars zijn ontworpen om dun, compact en duurzaam te zijn, waardoor ze ideaal zijn voor toepassingen waar de ruimte beperkt is en een betrouwbare werking cruciaal is. Hun veelzijdigheid heeft geleid tot wijdverbreide acceptatie in consumentenelektronica, medische apparaten, industriële bedieningspanelen en meer.

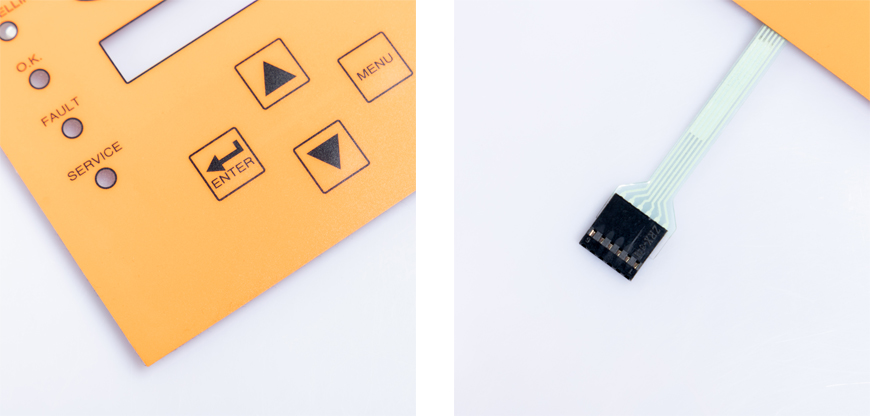

De bovenste laag van een membraanschakelaar wordt de grafische overlay genoemd. Het is het deel van de schakelaar waarmee de gebruiker rechtstreeks interageert. Deze laag bevat meestal afgedrukte afbeeldingen, pictogrammen, labels en knoppen die de functies van de schakelaar aangeven. De grafische overlay is vaak gemaakt van duurzame materialen zoals polyester, polycarbonaat of acryl om een lange levensduur en bescherming tegen slijtage te garanderen. Het ontwerp van deze laag kan worden aangepast aan specifieke productvereisten, zoals kleuren, symbolen en gebruikersvoorkeuren.
Onder de grafische overlay bevindt zich de spacer-laag, die de bovenste en onderste lagen van de membraanschakelaar scheidt. De afstandhouder is typisch een niet-geleidend materiaal dat voorkomt dat het circuit voltooid is totdat er druk wordt uitgeoefend. De spacer zorgt ervoor dat de schakelaar open blijft totdat deze is geactiveerd, waardoor een betrouwbare en responsieve gebruikersinterface wordt geboden.
De onderste laag, ook wel de circuitlaag genoemd, bevat de geleidende sporen die het schakelcircuit vormen. Deze laag is meestal gemaakt van materialen zoals koper of geleidende inkt en wordt gedrukt of geëtst op een flexibel substraat. Wanneer druk wordt uitgeoefend op de grafische overlay, maken de geleidende sporen contact met elkaar, waardoor het circuit wordt voltooid en de gewenste functie wordt geactiveerd. Door de flexibiliteit van de circuitlaag kan de membraanschakelaar lichtgewicht en aanpasbaar zijn voor verschillende apparaattoepassingen.
Om alle lagen stevig bij elkaar te houden, wordt een kleeflaag op de membraanschakelaar aangebracht. Deze laag zorgt ervoor dat de verschillende componenten stevig vastzitten en intact blijven, ook in veeleisende omgevingen. De gebruikte lijm is typisch een sterk, drukgevoelig type, dat zorgt voor een sterke hechting zonder schade aan het oppervlak van het apparaat tijdens het aanbrengen.
Membraanschakelaars zoalsLed backlight membraanschakelaarWerken op het principe van drukgevoelig contact. Wanneer een gebruiker druk uitoefent op een specifiek gebied op de grafische overlay, buigt de flexibele membraanlaag en maakt contact met de circuitlaag eronder. Deze actie sluit het elektrische circuit, waardoor stroom kan stromen en de ingang wordt voltooid.
De membraanschakelaar kan op twee manieren worden ontworpen om feedback te geven:
Tactiele feedback: sommige membraanschakelaars zijn ontworpen met tactiele feedback, wat een fysieke "klik" of weerstand biedt wanneer de schakelaar wordt geactiveerd. Deze feedback helpt gebruikers te weten wanneer de invoer is geregistreerd.
Niet-tactiele feedback: in andere gevallen bieden membraanschakelaars mogelijk geen fysieke feedback, maar reageren ze toch betrouwbaar wanneer er druk wordt uitgeoefend, vaak gebruikt in gestroomlijnde, minimalistische ontwerpen.
Membraanschakelaars zijn ontworpen om zowel intuïtief als betrouwbaar te zijn, met hun eenvoudige, low-profile ontwerp dat eenvoudige integratie in een breed scala aan apparaten biedt.
Ruimtebesparend ontwerp: membraanschakelaars zijn dun en compact, waardoor ze ideaal zijn voor gebruik in apparaten waar de ruimte beperkt is, zoals consumentenelektronica, medische apparaten en industriële bedieningspanelen.
Duurzaamheid en Levensduur: Gemaakt van flexibele materialen, zijn de membraanschakelaars hoogst duurzaam, bestand tegen slijtage, en geschikt om frequent gebruik gedurende lange perioden te weerstaan. Ze zullen minder snel kapot gaan in vergelijking met traditionele mechanische schakelaars.
Aanpassingsopties: Membraanschakelaars zijn in hoge mate aanpasbaar in termen van ontwerp, lay-out en functie. Grafische overlays kunnen worden afgedrukt met aangepaste symbolen, logo's en kleurenschema's die passen bij de identiteit of gebruikersvoorkeuren van een merk. Bovendien kunnen membraanschakelaars worden aangepast voor tactiele of niet-tactiele feedback, afhankelijk van de toepassing.
Weerstand tegen vocht en verontreinigingen: vanwege hun verzegelde constructie zijn membraanschakelaars zeer goed bestand tegen vocht, stof, vuil en andere verontreinigingen. Dit maakt ze geschikt voor gebruik in ruwe omgevingen, inclusief industriële en medische toepassingen.
Het kiezen van de juiste materialen is cruciaal voor de prestaties en duurzaamheid van de membraanschakelaar. Materialen zoals polyester, polyimide en polycarbonaat worden geselecteerd voor de grafische overlay en de lijmlagen vanwege hun flexibiliteit, duurzaamheid en weerstand tegen omgevingsfactoren. De geleidende sporen zijn vaak gemaakt van koper, zilver of geleidende inkten.
De grafische overlays worden afgedrukt met behulp van gespecialiseerde druktechnieken, zoals zeefdruk of digitaal printen, om ervoor te zorgen dat de kleuren, tekst en pictogrammen nauwkeurig en duurzaam zijn. Zodra de grafische overlay is afgedrukt, wordt deze zorgvuldig in de gewenste vorm en maat gesneden om overeen te komen met de ontwerpspecificaties.
Nadat de afzonderlijke lagen zijn voorbereid, worden ze zorgvuldig geassembleerd. De spacer-laag wordt tussen de grafische overlay en de circuitlaag geplaatst, zodat de schakelaar open blijft totdat deze is geactiveerd. De lagen worden vervolgens aan elkaar gehecht met een kleeflaag, die wordt aangebracht om alle componenten op hun plaats te bevestigen. Er worden verbindingen met het circuit gemaakt en de schakelaar wordt getest om ervoor te zorgen dat deze correct functioneert.
Voordat de membraanschakelaar wordt verzonden, wordt deze grondig getest om de betrouwbaarheid te garanderen. Dit omvat tests voor geleidbaarheid, drukgevoeligheid, tactiele feedback en omgevingsbestendigheid. Eventuele mogelijke problemen worden in deze fase geïdentificeerd en opgelost om ervoor te zorgen dat het eindproduct voldoet aan de noodzakelijke kwaliteitsnormen.
Q: Kunnen membraanschakelaars worden gebruikt in buitentoepassingen?
A: Ja, membraanschakelaars kunnen worden ontworpen om bestand te zijn tegen omgevingsfactoren, waardoor ze geschikt zijn voor gebruik buitenshuis.
Q: Zijn membraanschakelaars gemakkelijk schoon te maken?
A: Ja, membraanschakelaars zijn gemakkelijk schoon te maken en kunnen desinfectieprocedures weerstaan, waardoor ze ideaal zijn voor medische en industriële omgevingen.
Q: Wat is de levensduur van een typische membraanschakelaar?
A: De levensduur van een membraanschakelaar kan variëren afhankelijk van het gebruik, maar ze staan bekend om hun duurzaamheid en kunnen vele jaren duren.
Q: Kan ik een membraanschakelaar met aangepaste graphics krijgen?
A: Absoluut, kunnen de membraanschakelaars met grafiek, pictogrammen, en etiketten worden aangepast om de branding van uw product aan te passen.
Q: Zijn membraanschakelaars kosteneffectief in vergelijking met mechanische schakelaars?
A: Ja, membraanschakelaars zijn vaak kosteneffectiever vanwege hun lagere productie-en assemblagekosten.
