Een diepe duik in de wereld van polydome-membraanschakelaars

In het snelle technologische tijdperk van vandaag is de behoefte aan efficiënte gebruikersinterfaces nog nooit zo uitgesproken. In dit artikel wordt uitgebreid gekeken naar polydome-membraanschakelaars, een fundamenteel onderdeel van moderne elektronische apparaten, die licht werpen op hun fascinerende kenmerken en toepassingen.

Onthulling polydome membraanschakelaars

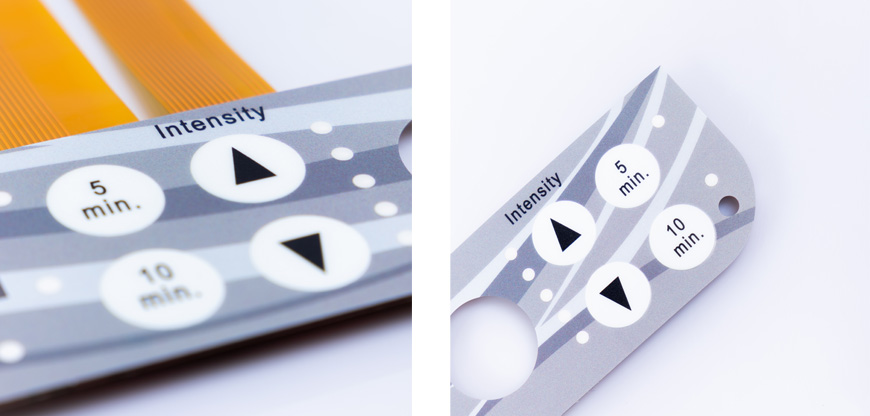

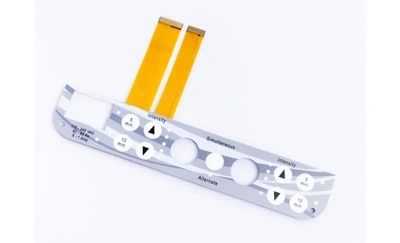

Polydome-membraanschakelaars, gewoonlijk "Polydomes" genoemd, vertegenwoordigen een cruciaal type elektrische schakelaar die wordt aangetroffen in een overvloed aan elektronische apparaten, variërend van afstandsbedieningen tot geavanceerde medische apparatuur. Wat hen onderscheidt, is hun innovatieve ontwerp, dat naadloos combineert met functionaliteit en duurzaamheid, waardoor ze een integraal onderdeel zijn van onze dagelijkse interacties met technologie.

Het deconstrueren van de Polydome-membraanschakelaar

Om de werking van polydome-membraanschakelaars echt te begrijpen, is het absoluut noodzakelijk om hun ingewikkelde samenstelling te begrijpen.

1. Overlay

Op de bovenste laag van een polydome-membraanschakelaar ligt de overlay, die fungeert als de gebruikersinterface. Meestal gemaakt van flexibele materialen zoals polyester of polycarbonaat, dient deze laag als het punt van interactie voor gebruikers.

2. Spacer Laag

Onder de overlay staat de afstandslaag centraal, met openingen die overeenkomen met de knoppen van de schakelaar. Deze laag zorgt voor de noodzakelijke scheiding tussen de overlay en de circuitlaag, waardoor onbedoelde bedieningen worden voorkomen.

3. Circuit Laag

De ware magie van een polydome-membraanschakelaar ontvouwt zich binnen de circuitlaag. Hier vormen geleidende sporen, vaak gemaakt van zilver of koper, ingewikkelde elektrische verbindingen. Wanneer een gebruiker op een knop op de overlay drukt, initieert deze een neerwaartse beweging van de spacer-laag, waardoor het circuit wordt voltooid en de invoer wordt geregistreerd.

4. De evolutie van tactiliteit: polyesterkoepels (polykoepels)

Een baanbrekende vooruitgang binnen polydome-membraanschakelaars is de integratie van polyester koepels, algemeen bekend als "Polydomes". Deze koepels worden gecreëerd door een nauwgezet proces waarbij een laag geleidende inkt, meestal een mengsel van zilver en koolstof, op een polyester (PET) materiaal wordt gedrukt. Vervolgens worden deze koepels door de toepassing van druk of warmte in halfronde vormen gegoten.

De naam "Polydome" komt voort uit hun primaire materiaal-polyester. Dit hot-embossing-proces, vaak aangeduid als "Embossed Polydome", doordrenkt deze componenten met functionaliteiten die doen denken aan hun metalen tegenhangers.

Polykoepels onderscheiden zich vooral door hun uitzonderlijke tactiele feedback. Elke druk op de knop levert een bevredigende klik op, waardoor gebruikers een tastbare bevestiging van hun actie krijgen. Bovendien vertonen deze polyester koepels een mate van waterbestendigheid, waardoor een ononderbroken functionaliteit wordt gegarandeerd, zelfs in de aanwezigheid van vocht. Ze blinken ook uit in stofbestendigheid, vochtbestendigheid en vertonen een indrukwekkende hittetolerantie.

Misschien wel het meest indrukwekkend is dat Polydomes een opmerkelijke drukstabiliteit vertonen. Zelfs wanneer ze tijdens het bedienen aan overmatige kracht worden blootgesteld, behouden ze hun vorm en functionaliteit, waardoor ze een robuuste keuze zijn voor een reeks toepassingen.

5. extra lagen: Mylar, geleidende inkt en spacers

• Mylar: Mylar, geplaatst aan de bovenkant van de Polydome, is gemaakt van PET (polyester) en is typisch transparant of helder. Deze transparantie stelt gebruikers in staat om de geleidende inkt en afstandhouders eronder te observeren. Mylar is verkrijgbaar in twee standaarddiktes: 0,10mm en 0,125mm.

• Geleidende inkt: Gepositioneerd onder het in reliëf gemaakte halfronde gebied van Mylar, bestaat geleidende inkt uit zilver-en koolstofcomponenten. De weerstand van geleidende inkt varieert omgekeerd met de gebruikte hoeveelheid zilver; hoe groter de zilverdikte, hoe lager de weerstand. Typische diktes omvatten 0,004-0,006mm voor zilver en 0,005-0,006mm voor koolstof.

• Spacers: Spacers, ook gemaakt van PET (polyester), bevinden zich bij de botTom van de Polydome. Ze zijn typisch wit of transparant/helder en komen in twee standaarddiktes: 0,15mm en 0,20mm.

Extra lagen: rubberen kleefstof en bodemkleefstof

• Rubberkleefstof: boven de polyesterfilm geplaatst, is de rubberkleefstof typisch groen en heeft een dikte van 0.125mm. Het kan veilig hechten aan siliconen/rubber keypads en membraanschakelaar overlays.

• Bottom Adhesive: In praktische toepassingen, als klanten van plan zijn om de Polydome aan een printplaat te bevestigen, wordt extra bodemlijm gebruikt in combinatie met de spacer. In dit scenario kan de lijm niet worden gescheiden van de spacer.

Polyester koepels zijn er in drie fundamentele structurele typen, die verschillende assemblagedoeleinden dienen, vergelijkbaar met metalen dome-arrays. Deze omvatten stack-up en beelddetails.

Standaard Polyester Dome (Polydome) Stack-up: de bovenste en onderste lagen hebben geen lijm, waardoor een veilige bevestiging aan het product nodig is door middel van schroeven, toetsenbord/toetsenbord/PCB-positioneringspalen.

Voorzorgsmaatregelen voor het gebruik van polyesterkoepels (polykoepels)

Na inzicht te hebben gekregen in de operationele principes en polyester koepels te vergelijken met metalen koepels, is het absoluut noodzakelijk om acht te slaan op bepaalde voorzorgsmaatregelen om mogelijke schade aan polyester koepels te voorkomen:

1. Vermijd langdurige blootstelling aan hoge temperaturen (>40 ° C): langdurig gebruik in omgevingen met hoge temperaturen kan ertoe leiden dat polyesterkoepels hun elasticiteit verliezen.

2. Vermijd gebruik op lange termijn in extreem lage temperaturen (<-25 ° C): verlengde blootstelling aan zeer lage temperaturen kan de levensduur van het balmechanisme beïnvloeden.

3. Beperk buitengebruik: polyester koepels zijn het meest geschikt voor toepassingen binnenshuis. Langdurige blootstelling aan buitenomstandigheden kan hun prestaties beïnvloeden.

4. Vermijd scherpe of harde objecten: gebruik geen scherpe of harde voorwerpen om op de dome-toppen te drukken, omdat dit kan leiden tot schade aan de koepel.

Door zich aan deze voorzorgsmaatregelen te houden, kunt u de levensduur en de optimale prestaties van polyesterkoepels in uw toepassingen verzekeren.

Conclusie

Polydome-membraanschakelaars hebben geleid tot een paradigmaverschuiving in de manier waarop we omgaan met elektronische apparaten. Hun uitstekende duurzaamheid, uitgebreide aanpassingsopties en opmerkelijke tactiele feedback hebben hen de voorkeur gegeven aan fabrikanten in een divers spectrum van industrieën. Naarmate de technologie vordert, kunnen we uitkijken naar nog meer innovatieve toepassingen voor deze veelzijdige switches in de toekomst.

FAQs

1. Zijn polydome membraanschakelaars waterdicht?

Polydome membraanschakelaars zijn niet inherent waterdicht. Ze kunnen echter worden ontworpen met een verzegelde overlay en een geschikte behuizing om hun waterbestendigheid te verbeteren.

2. Kunnen polydome-schakelaars bestand zijn tegen buitenomstandigheden?

Zeker, polydome-schakelaars zijn zeer geschikt voor buitentoepassingen vanwege hun duurzaamheid en veerkracht in uitdagende omgevingsomstandigheden.

3. Wat is de typische levensduur van een polydome membraanschakelaar?

Polydome-schakelaars hebben een levensduur die zich uitstrekt tot in de miljoenen cycli, waardoor hun duurzaamheid en betrouwbaarheid worden gegarandeerd.

4. Is het gemakkelijk om polydome-schakelaars te vervangen als ze defect zijn?

Ja, polydome-schakelaars zijn relatief eenvoudig te vervangen als zich problemen voordoen. Regelmatig onderhoud kan echter de meeste problemen helpen voorkomen.

5. Kan ik polydome-schakelaars opnemen in mijn doe-het-zelf elektronicaproject?

Absoluut! Polydome-schakelaars zijn direct te koop en hun slanke profiel maakt ze een uitstekende keuze voor doe-het-zelvers die aan elektronische projecten beginnen. Of u nu een aangepast toetsenbord, een afstandsbediening of een ander elektronisch apparaat ontwerpt, polydome-schakelaars bieden een betrouwbare en gebruiksvriendelijke invoeroplossing. Hun veelzijdigheid en duurzaamheid maken ze een waardevolle aanvulling op elk doe-het-zelf-project.
