Het werkingsprincipe van capacitieve tactiele membraantoetsenbordschakelaar

In het dagelijks leven zien we vaak enkele vreemde verschijnselen op sommige high-end elektronica, dat wil zeggen dat het hele apparaat geen toetsenbordschakelaar heeft. Wanneer u een bepaald verborgen gebied of een plaats met tekens of patronen aanraakt, wordt het apparaat ingeschakeld. Op dit moment toont het oppervlak de gloeiende toetsenbordnaam en locatie, die erg mooi is en er ook bijzonder mysterieus uitziet, met een sterk gevoel voor technologie.

Werkingsprincipe van capacitief tactiele membraantoetsenbord

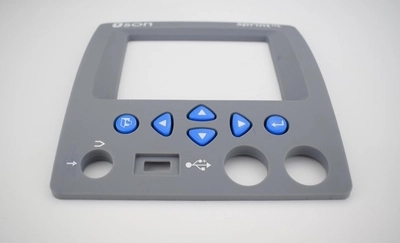

Het oppervlak van het toetsenbord van deCapacitief toetsenbordHet product gebruikt over het algemeen ABS of PC plastic omhulsel zelf of een heel stuk PMMA acrylpaneel of een heel stuk gehard glaspaneel. Van de plaatsen met toetsenbordtekenpatronen wordt een semi-transparant effect gemaakt. Wanneer de machine is uitgeschakeld, lichten de interne LED-lampjes niet op en is de binnenkant van de machine donker. Van buitenaf is het paneel een verenigd geheel met dezelfde basiskleur. Je kunt de personages of patronen niet zien. Nadat de machine is ingeschakeld, licht de interne LED op en wordt er licht uitgezonden door de positie van de tekens of patronen, maar andere posities laten geen licht door, met toetsenbordtekens of patronen.

De achterkant van deMembraanpaneelIs gelijmd met een bedrukt FPC flexibele capacitieve touch sensing soft circuit. Alle toetsenbordfuncties worden verzonden via deze zachte printplaat. Elk toetsenbord is verbonden met de hoofdprintplaat met een draad naar het toetsenbordgebied, zonder circuit. Het toetsenbord is gelijk aan één pool van een condensator en de andere pool van de condensator is verbonden met de IC op de printplaat van de PCB. Wanneer uw vinger het toetsenbord van een afstand nadert en vervolgens het toetsenbord aanraakt, zal het hele proces ervoor zorgen dat de diëlektrische constante van de condensator verandert. De IC detecteert deze verandering en weet welk toetsenbord een triggeropdracht heeft, waardoor de bijbehorende opdracht wordt gegeven om de machine te laten werken.

Het capacitieve tactiele membraantoetsenbord kan isolatiematerialen met een dikte van meer dan 8mm doordringen

Het omvat, maar is niet beperkt tot, ABS, PC, PMMA, glas, enz. Het kan de aanraking van de vinger nauwkeurig en effectief detecteren en de gevoeligheid, stabiliteit en betrouwbaarheid van het product garanderen. Omdat het toetsenbord geen schakelslagopening op de schaal hoeft te maken zoals een traditioneel toetsenbord, zijn de afdichtings-en waterdichte en stofdichte prestaties van deze schakelaar beter dan die van een traditioneel toetsenbord. Evenzo, omdat er geen traditionele mechanische schakelaarslag is, is er geen wrijvingsverlies, dat beter presteert in termen van gevoeligheid, stabiliteit en betrouwbaarheid, en heeft een langere levensduur en lagere latere onderhoudskosten dan gewone traditionele mechanische schakelaars.

Het capacitieve toetsenbord moet dicht bij de schakelaar liggen en is op grote schaal gebruikt in audiopanelen, toetsenborden voor telefoonbediening, bedieningspanelen voor instrumenten, bedieningspanelen van de wasmachine, bedieningspanelen voor intelligente toegangscontrolesystemen, verschillende panelen voor kleine huishoudelijke apparaten (zoals inductiekookplaten, desinfectiekasten, magnetrons, enz.), Die bijna alle toepassingsgebieden omvatten bedieningspanelen van het bedieningspaneel van het bedieningspaneel van huishoudelijke apparaten, handheld-apparaten, industriële besturing, auto-elektronica, militaire producten, enz.
