Wanneer PET-en FPC-circuits gebruiken in een membraanschakelontwerp

Vanwege de prestaties en betaalbare prijs van membraanschakelaars spelen membraanschakelaars nu een steeds belangrijkere rol in alle lagen van de bevolking. Zolang je aandacht besteedt aan het feit dat membraanschakelaars overal zijn. Veel HMI, de ingenieurs, ontwerpers of klanten maken zich eerst zorgen over de ontwerpelementen, namelijk het ontwerp op Overlay, dat kleurafstemming, backlight-effecten, tactiele feedback en reliëfeffecten omvat. Weinig mensen zullen aandacht besteden aan het plakbandmateriaal achter het toetsenbord van de membraanschakelaar, de helderheid van de LED's en de bedrading. Dus om klanten de membraanschakelaar beter te laten begrijpen, moeten we deAanraaktoetsenbord membraanSchakelaar van de volgende twee structuren.

Tape-opties:

Voor producten die in het buitenland worden verkocht, is de meest gebruikte plakband van Niceone-tech een plakband van 3M, gevolgd door DT-lijm gemaakt in China.

Prestaties:

De prestaties van 3M waterdichte prestaties, fysische en chemische eigenschappen zullen veel beter zijn dan DT-tape

Prijs:

DT-tape zal veel goedkoper zijn dan 3M-tape in prijs. Als de klant geen hoge eisen stelt aan het product en alleen de prijs betaalbaarder moet zijn en alleen voor regelmatig gebruik, dan is DT-plakband ook een goede keuze.

Er zijn over het algemeen drie soorten lijnselectie:

Flex circuit heeft de meest conventioneleZilveren flex membraanschakelaarEn Koper flex membraanschakelaar. Zilveren vlekjes membraanschakelaar is gedrukt op polyester met behulp van zilverolie, koolstofolie en UV-olie (PET) oppervlak vormt een complete lijn. Copper Flex-membraanschakelaar is de PI plus koperen ets om een circuit te vormen na goudbeplating.PCB-membraanSchakelaar is om de koperfolie op het oppervlak van FR4 te etsen en een soldeerbestendige laag te vormen met groene soldeerresist olie, maar vermijd het vergulde gebied. Hoewel deze namen anders worden genoemd, behoren ze allemaal tot een membraanschakelaar. Het grootste verschil is het verschil in kosten en prestaties, maar het uiterlijk, de montageomstandigheden en de functies van de drie zijn vergelijkbaar.

Laag 1:

Het bovenste materiaal van de membraanschakelaar is PET of PC, en soms is hetSiliconen rubberen toetsenbordAls een grafische overlay. Grafische overlay (om te veranderen in grafische overlay) vereist een mooie uitstraling, inclusief tekst, logo, afbeelding, enz. Soms is het nodig om aan verschillende eisen te voldoen, zoals weerstand tegen ultraviolette stralen, antibacteriële en krasbestendigheid.

Laag 2:

De dikte van de gebruikte tape is 0,125-0,225mm, wat grafische overlay en Dome Spacer combineert. De keuze van plakband zal variëren afhankelijk van de omgeving en het paneelmateriaal. Deze hebben geen invloed op de FPC-en PET-circuitselectie van het membraanschakelpaneel.

Laag 3:

Het kan worden gebruikt als het EMI / ESD / RFI-schild, de dikte is over het algemeen geselecteerd 0,05-0,175PET. Als het materiaal te dik is, heeft het invloed op tactiele feedback. Soms kan PI volgens het product worden geselecteerd. Kan ook worden gebruikt als bovenste lijndrukinkt.

Laag 4:

De dikte is over het algemeen 0,175-0,288. Vergelijkbaar met de functie van de tweede laag.

Laag 5:

Niceone-tech is van mening dat het circuit een van de kernen van het membraanpaneel is. De belangrijkste reden is dat Niceone-tech LED's, weerstanden, voedingen en IC's op de lijn zal assembleren volgens de eisen van de klant. De zilveren flex-membraanschakelaar kan echter soms niet aan deze eisen voldoen. Op dit moment kan de koperen flex membraanschakelaar aan deze vereisten voldoen. Tegelijkertijd, omdat de draadlijnen dicht zijn en het productgebied klein is, wanneer de Silver Flex-membraanschakelaar niet kan voldoen aan de elektrische prestaties van het product, de Copper Flex membraanschakelaar is een goede keuze. De Silver Flex-membraanschakelaar is echter zeer zuinig in termen van kosten. Wanneer de Silver Flex-membraanschakelaar aan de productvereisten kan voldoen, is dit een goede keuze. Omdat een compleet product op de markt wordt gebracht, is prijs soms een belangrijke factor.

Laag 6:

Voor de belangrijkere laag worden meestal verschillende zelfklevende papieren geselecteerd op basis van of de membraanschakelaar is bevestigd aan een aluminiumplaat of een plastic plaat. Tegelijkertijd zullen verschillende ponsmethoden op de achterkant van het plakband verschillende waterdichte effecten hebben.

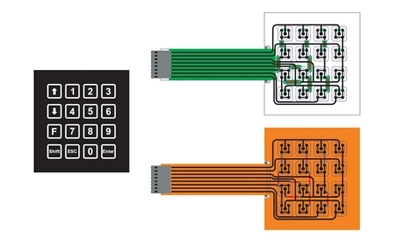

Dus wat is het verschil tussen PET-en FPC-membraanschakelaars?

Sommige klanten moeten tijdelijk minder veeleisende membraanschakelingsproducten maken, PET-membraanschakelaar is betaalbaar.

• Aan de elektrische vereisten van de klant kan worden voldaan via de Silver-membraanschakelaar. Dan zal het de klant ten zeerste aanbevelen om te kiezen omdat een goed product een geschikt product is voor de klant, niet duur, het moet geschikt zijn voor de klant. Aangezien er zoveel voordelen zijn van een zilveren membraanschakelaar, waarom zou u soms een duurdere FPC-membraanschakelaar kiezen om producten te assembleren?

• Wanneer het product de assemblage van een groot aantal componenten vereist. Omdat PET-lijnen niet kunnen worden geassembleerd en de prestaties onstabiel zijn, moet FPC worden geselecteerd om aan deze vereiste te voldoen.




• Het product vereist een lagere weerstand en een hogere geleidbaarheid. De lijn van PET is over het algemeen minder dan 150 ohm, maar medische of sommige high-end producten zijn zeer streng op weerstand en geleidbaarheid, dus FPC wordt gekozen. De weerstand van FPC is over het algemeen minder dan 50 ohm.




• Gebruik in extreme omgevingen. FPC is bestand tegen extreme omgevingen en gebruik




• Gevoelig voor zilveren migratieomgeving. Zilvermigratie verschijnt van tijd tot tijd in de Silver flex-membraanschakelaar.




• Het product trilt vaak. Hoogfrequente trillingen kunnen ervoor zorgen dat LED's of componenten vallen en resulteren in productstoringen. Hoewel de lasmethode van PET is om lijm te gebruiken om de componenten op de lijn te fixeren, is deze nog steeds zwakker dan de lassterkte van FPC.




• Het productgebied is klein en dun, maar er zijn veel functies en circuits die moeten worden gerealiseerd. Soms zelfs als de overbrugging van de zilveren olielijn, door-gat afdrukken nog steeds niet in staat is om de functie van de lijn te bereiken, hebben we FPC dubbel paneel of multi-panel nodig.

FPC is inderdaad veel duurder dan PET, maar de belangrijkste reden is dat het veel koper en wat goud gebruikt. Aangezien de prijs van koper en de prijs van goud in de toekomst zullen blijven stijgen, kan FPC duurder worden dan PET. Afhankelijk van het product is het tarief van de kostenstijging ook anders. Maar wat kan worden bevestigd, is dat de stabiliteit en betrouwbaarheid van de FPC zijn prijs waardig zijn. Omdat de dichte lijnen kunnen worden geconcentreerd op een klein koperen flexcircuit. Tegelijkertijd kunnen we door het dubbele paneel en het multi-paneel meer accessoires in een kleiner gebied installeren en zijn het productgebied en het volume kleiner. Dit is een ongeëvenaard voordeel van PET-lijnen. Tegelijkertijd, in vergelijking met PET, vanwege het gebrek aan overbrugging, zal de weerstand van dergelijke producten kleiner zijn. En de ZIF-staart van de FPC-lijn kan 0,05mm uit elkaar liggen.

Om meer te leren overMembraan schakelaar toetsenbord, Klik op deMembraanschakelaar productgalerij. Als u de membraanschakelaar moet aanpassen, neem dan gerust contact met ons op, onze contactgegevens isInfo@niceone-tech.com.
