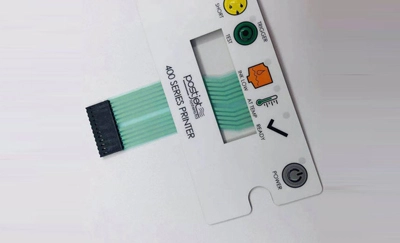

Waar zijn de LEDs-membraanschakelaars van gemaakt?

LEDs membraanschakelaars zijn erg populair in de elektronica-industrie markt. U weet misschien niet wat LED-membraanschakelaars zijn, maar u moet ze hebben gezien op loopbanden, elektronische afstandsbedieningen en medische apparatuur. Misschien ziet de membraanschakelaar er erg licht uit en niet zo in het oog springend. Maar de interne structuur is heel anders. Als u de structuur van het product beter begrijpt, zult u zich comfortabeler voelen wanneer u dit product gebruikt.

Elk niveau van LEDs membraanschakelaar

LEDs membraanschakelaar kan worden samengesteld uit 4-8 niveaus.

De leds-membraanschakelaar met vier niveaus bestaat uit de volgende geïntegreerde lagen:

1. Overlay-De meest gebruikelijke manier is om zeefdruk te gebruiken om af te drukken op vellen van 0,1-0,5mm. U kunt meestal aanpassen tekst, logo's en patronen.

2. Adhesive: De belangrijkste functie is om de Overlay en de onderste laag samen te lijmen

3. Circuit: Gedrukt met geleidende inkt om de elektrische eigenschappen te regelen die door klanten worden vereist. PCB en FPC kunnen ook worden gebruikt als circuits, wanneer klanten kleinere circuits of complexere circuits nodig hebben.

4. kleefstof: een laatste kleefvel wordt op de achterkant van de schakelaar geplaatst om te helpen bij de montage van het uiteindelijke apparaat.

Dit type leds-membraanschakelaar met vier lagen structuur heeft geen metalen koepel. Dit type structuur heeft lagere kosten en is geschikt voor producten die rekening houden met kosteneffecten. Aangezien de LED's membraanschakelaar binnen LED's heeft, is de hoogte van de LED's ongeveer 0,3-0,8mm, dus als het paneel geen knoppen heeft, u kunt ervoor kiezen om de kleefdikte te verhogen tot 0,4-0,9mm, of u kunt de dikte van de membraanschakelaar verminderen door embossing. Als het product een knopfunctie heeft, moeten de LED-vensters in reliëf worden gemaakt, anders wordt het paneelvenster verbroken.

Het 6-niveauLED-membraanSchakelaar bestaat uit de volgende geïntegreerde lagen, wat ook de meest voorkomende structuur van de membraanschakelaar is.

1. Overlay: De meest gebruikelijke manier is om zeefdruk te gebruiken om af te drukken op vellen van 0,1-0,5mm. U kunt meestal aanpassen tekst, logo's en patronen. Meestal heeft het product knoppen en LED's nodig om te embosseren. De vorm van de hobbel hangt af van de behoeften van de klant.

2. selectieve lijm: de belangrijkste functie is om de overlay en de onderste laag aan elkaar te lijmen

3. tactiele laag: Bevestig de metalen koepel om verplaatsing van de metalen koepel tijdens gebruik te voorkomen. Wanneer het product statische elektriciteitsbescherming nodig heeft, kunnen we ook PI of gedrukte ESD op deze laag gebruiken om te voorkomen dat statische elektriciteit het product beschadigt.

4. Spacer: het scheiden van de bovenste en onderste circuitlagen, wordt de afstandhouder meestal gevormd uit warmtegestabiliseerd polyester tussen twee lagen acrylkleefstoffen.

5. Circuit: Gedrukt met geleidende inkt om de elektrische eigenschappen te regelen die door klanten worden vereist. PCB en FPC kunnen ook worden gebruikt als circuits, wanneer klanten kleinere circuits of complexere circuits nodig hebben.

6. bevestigingslijm: een laatste kleefvel wordt op de achterkant van de schakelaar geplaatst om te helpen bij de montage van het uiteindelijke apparaat.

De 8-ledsMembraan schakelbordIs in principe hetzelfde als de eerste 6 niveaus van de membraanschakelaar met 6 niveaus, maar de zevende is iets anders. De belangrijkste reden is dat metalen dome en LED's niet tegelijkertijd in het circuit kunnen worden geïnstalleerd, of dat u kosten wilt besparen zonder FPC of PCB als circuit te gebruiken.

7. LEDs Circuit: Assemble de LEDs op de bodem, het opslaan van de shrapnel circuit lay-out van de zesde laag.

8. een laatste kleefvel wordt geplaatst op de achterkant van de schakelaar om te helpen bij de montage van de uiteindelijke inrichting.

Extra functies en componenten van LED's membraanschakelaar:

Aangezien de membraanschakelaar van LEDs sommige functies en componenten kan toevoegen, zal het product opvallender zijn, en zelfs het product kan breder worden gebruikt.

1. backplane: het wordt gebruikt als een ondersteunende functie en is een accessoire van onafhankelijke membraanschakelaar. Optionele materialen zijn FR4 of metalen backplane.

2. afscherming: Om EMI en radiofrequentie interferentie te voorkomen, voeg een laag van antistatisch afdrukken, die kan worden geleid naar de grond via een draad of extra pin.

3. OCA: Soms moeten klanten het venster direct aan het paneel bevestigen in plaats van aan de oppervlaktelijm te bevestigen. Op dit moment is het noodzakelijk om OCA-plakband te gebruiken en tegelijkertijd te stofzuigen om het genereren van bellen in de binding van het venster en het paneel te voorkomen.

4. Verhoog de bescherming van Mylar naar het circuit: soms zijn de elektronische accessoires scherp en gemakkelijk om de inkt van de productcircuitbescherming te krassen, kies dan Mylar om het productcircuit te beschermen en het product duurzamer te maken.

5. Waterdichte structuur: Door de circuitstructuur samen te stellen om een waterdichte structuur te vormen, kan de LED-membraanschakelaar zelfs IP68 waterdicht niveau bereiken, net als normaalVerzegelde membraanschakelaar.

6. Epoxy: breng het siliconen rubberen toetsenbord over op de membraanschakelaar om het product mooier te maken en verhoog tegelijkertijd de extra waarde.

Hoogwaardige LED's membraanschakelaars worden veel gebruikt in verschillende industrieën. Hoe een geschikt product te kiezen, dan moeten we de structuur van het product begrijpen. Daarom heeft Niceone-tech deze informatie geïntegreerd. Ik hoop dat deze informatie klanten kan helpen die LED's membraanschakelaar moeten kopen.
