Wat zijn de voordelen en toepassingen van vierlaags en zeslaags niet-tactiele membraanschakelaar?

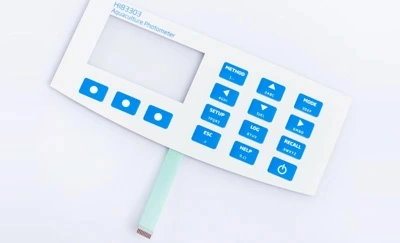

Inleiding

Niet-tactiele membraanschakelaars zijn een hoeksteen in moderne elektronica en bieden zowel functionaliteit als een strak ontwerp. Deze schakelaars zijn er voornamelijk in twee configuraties: vierlaagse en zeslaagse structuren, elk met unieke kenmerken. Dit artikel onderzoekt deze verschillen en werpt licht op hun specifieke toepassingen en voordelen.

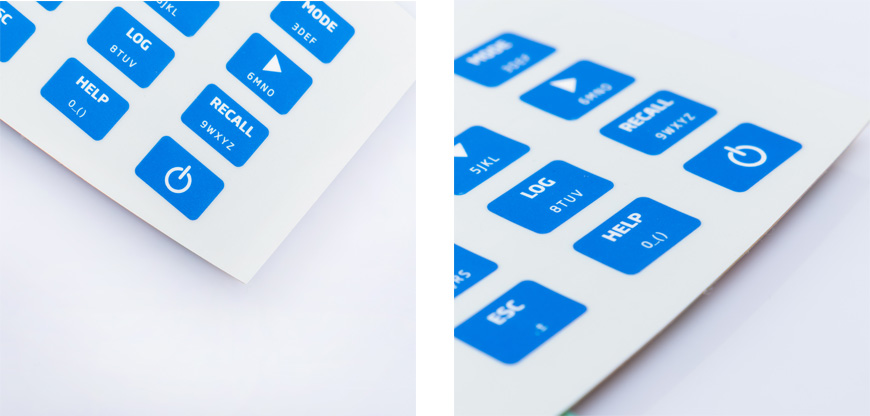

Vierlaagse structuur

Beschrijving en componenten

De vierlaagse niet-tactiele membraanschakelaar bestaat typisch uit een grafische overlay, een afstandhouder, een gedrukte schakeling en een achterste kleeflaag. Deze structuur onderscheidt zich door het afdrukken van geleidende zilveren punten op de achterkant van het paneel, met de schakelingen in de derde laag.

Belangrijkste differentiatoren

1. Geleidende Pathway: In de standaard vierlaagse structuur leidt het aanraken van de overlay tot de voltooiing van het circuit, een ontwerp dat veel wordt gebruikt vanwege zijn eenvoud.

2. Afdrukoverwegingen: Er wordt speciale aandacht besteed aan het afdrukproces, inclusief de toevoeging van UV-stippen om onbedoelde voltooiing van het circuit te voorkomen.

3. Spacer Dikte: De dikte van de zelfklevende spacer laag wordt gehandhaafd tussen 0,05 tot 0,1mm.

4. capacitieve circuitoptie: een kosteneffectieve variant maakt gebruik van capacitieve schakelingen. Hoewel dit de productiekosten verlaagt, vereist het een hogere precisie in het IC-ontwerp.

Zeslaagse structuur

Beschrijving en componenten

Daarentegen voegt de zeslaagse structuur nog twee lagen toe: een stijve backer en een tactiele laag. Hier worden de geleidende zilveren punten afgedrukt op het PET-circuit van de derde laag, waarbij de vijfde laag de standaardschakelingen herbergt.

Belangrijkste differentiatoren

1. Circuit Stabiliteit: de positionering van zilveren punten en extra lagen in de zeslaagse structuur verbetert de stabiliteit van het circuit.

2. kosten implicatie: Hoewel stabieler, dit ontwerp leidt tot hogere productiekosten.

3. capacitieve circuitoptie: vergelijkbaar met de vierlaagse structuur, is een capacitieve circuitoptie beschikbaar, waarmee de prestaties worden afgewogen tegen de kosten.

Vergelijkende Analyse

Vierlaags versus Zeslaags

Het primaire verschil ligt in de structurele complexiteit en circuitstabiliteit. De vierlaagse structuur, die vaak wordt gebruikt vanwege de kostenefficiëntie, is zeer geschikt voor toepassingen waarbij budget en eenvoud de sleutel zijn. Aan de andere kant is de zeslaagse structuur, met zijn verbeterde stabiliteit en duurzaamheid, geschikt voor meer veeleisende omgevingen.

De juiste structuur kiezen

Overwegingen voor selectie

Selecteren tussen de twee structuren hangt af van factoren zoals kostenbeperkingen, applicatieomgeving en specifieke functionele vereisten. De vierlaagse structuur komt veel voor vanwege het kosteneffectieve karakter en heeft doorgaans de voorkeur in toepassingen waar kostenbeheersing een prioriteit is.

Conclusie

Concluderend hebben zowel vierlaagse als zeslaagse niet-tactiele membraanschakelaars hun duidelijke voordelen en toepassingen. Het begrijpen van deze verschillen is cruciaal voor ontwerpers en ingenieurs om geïnformeerde keuzes te maken en de juiste balans tussen kosten, functionaliteit en prestaties te waarborgen.
