In de snelle wereld van vandaag evolueert technologie voortdurend, waarbij innovaties in elektronische componenten worden geëist. Flex PCB-membraanschakelaars zijn naar voren gekomen als een essentieel onderdeel in verschillende elektronische apparaten, die veelzijdigheid, betrouwbaarheid en naadloze gebruikersinterfaces bieden. In deze uitgebreide gids zullen we ons verdiepen in de wereld van flex PCB-membraanschakelaars, het verkennen van hun toepassingen, voordelen, productieproces en nog veel meer.

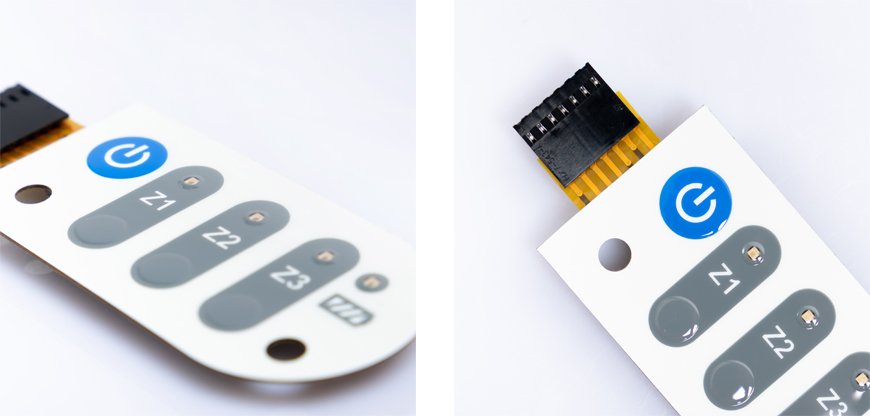

FlexPCB-membraanschakelaarsZijn ontworpen met meerdere lagen, die elk een specifieke functie dienen. De typische constructie van een Flex PCB-membraanschakelaar omvat:
Toplaag (grafische overlay): De bovenste laag, vaak gemaakt van polyester of polyimide, bevat de afgedrukte symbolen, logo's en knoppen. Deze laag biedt een gebruiksvriendelijke interface, waardoor een gemakkelijke interactie mogelijk is.
Geleidende lagen: Onder de bovenste laag zijn er geleidende sporen die meestal op flexibele substraten worden afgedrukt. Deze sporen vormen de circuitpaden die de schakelaar verbinden met het apparaat dat hij bestuurt.
Spacerlaag: een niet-geleidende afstandhouder scheidt de geleidende lagen, waardoor elektrische kortsluitingen worden voorkomen en ervoor wordt gezorgd dat het indrukken van een toets een goed contact met het onderliggende circuit creëert.
Onderste laag (printplaat): de onderste laag is waar de elektrische verbindingen van de schakelaar worden gemaakt, vaak geïntegreerd met het grotere systeem of apparaat. Het wordt meestal afgedrukt op een flexibel circuitmateriaal zoals polyimide of PET.
Flex PCB-membraanschakelaars werken op het principe van drukgevoelig contact. Wanneer een gebruiker op een specifieke knop of toets drukt, zorgt de druk ervoor dat de geleidende lagen in contact komen, waardoor het circuit wordt voltooid en de gewenste actie wordt geactiveerd. De flexibiliteit van de switch zorgt ervoor dat deze direct reageert, terwijl de tactiele feedback de gebruiker een duidelijke indicatie geeft dat de input is geregistreerd.
Als een van het typeMembraan schakelaarsFlex PCB-membraanschakelaars worden gebruikt in een breed scala aan toepassingen vanwege hun veelzijdigheid, ruimtebesparend ontwerp en betrouwbaarheid. Hier zijn enkele van de meest voorkomende toepassingen:
In consumentenelektronica zijn Flex PCB-membraanschakelaars te vinden in apparaten zoals afstandsbedieningen, toetsenborden, gameconsoles en smartphones. Door hun dunne en flexibele karakter zijn ze ideaal voor slanke en compacte elektronische producten, terwijl de aanpassingsopties op maat gemaakte ontwerpen mogelijk maken die bij het merk en de functie passen.
Flex PCB-membraanschakelaars worden gebruikt in medische apparatuur zoals diagnosemachines, patiëntbewakingssystemen en draagbare medische apparaten. Hun duurzaamheid, reinigingsgemak en het vermogen om bestand te zijn tegen zware omgevingen, maken ze bijzonder geschikt voor de veeleisende zorgsector.
In industriële toepassingen worden Flex PCB-membraanschakelaars gebruikt in bedieningspanelen, machineinterfaces en robotsystemen. Ze zijn ontworpen om extreme omstandigheden te doorstaan, zoals temperatuurschommelingen, vocht en blootstelling aan chemicaliën, waardoor ze ideaal zijn voor fabrieken, magazijnen en andere industriële omgevingen.
Flex PCB-membraanschakelaars zijn te vinden in voertuigdashboards, klimaatbeheersingssystemen, infotainmentsystemen en knoppen op stuurwielen. Het vermogen om trillingen, vocht en temperatuurschommelingen te weerstaan is essentieel in auto-instellingen, waardoor deze schakelaars betrouwbaar zijn voor dagelijks gebruik.
Flex PCB-membraanschakelaars bieden verschillende belangrijke voordelen, waardoor ze een populaire keuze zijn in veel industrieën:
Flex PCB's zijn ontworpen om een verscheidenheid aan uitdagende omstandigheden te weerstaan. Ze zijn bestand tegen factoren zoals vocht, stof, temperatuurschommelingen en zelfs chemicaliën, waardoor ze ideaal zijn voor industriële en buitentoepassingen. Hun solide constructie zorgt ervoor dat ze lang meegaan, zelfs bij herhaald gebruik.
CompaRood tot traditionele mechanische schakelaars, Flex PCB-membraanschakelaars zijn vaak betaalbaarder. Het productieproces omvat minder componenten en de eenvoudige fabricagetechnieken maken een efficiënte schaalvergroting mogelijk, waardoor de totale kosten voor zowel fabrikanten als consumenten worden verlaagd.
Flex PCB-membraanschakelaars zijn in hoge mate aanpasbaar in termen van ontwerp, lay-out, functionaliteit en feedback. Fabrikanten kunnen de interface eenvoudig aanpassen aan specifieke vereisten, zoals het toevoegen van verschillende gekleurde LED's, het opnemen van tactiele feedback of het ontwerpen van unieke knoplay-outs voor een betere gebruikerservaring.
Flex PCB-membraanschakelaars zijn ultradun en flexibel, waardoor ze gemakkelijk te integreren zijn in strakke, moderne ontwerpen. Ze kunnen worden gebruikt in toepassingen waar traditionele mechanische schakelaars misschien te omvangrijk zijn, waardoor fabrikanten de kans krijgen om gebruiksvriendelijke, ergonomische producten te maken die esthetisch aantrekkelijk en functioneel zijn.
Het productieproces van Flex PCB-membraanschakelaars omvat verschillende stappen, van het selecteren van materialen tot de eindmontage en testen. Hier is een overzicht:
Flexibel substraat: Polyimide of polyester (PET) films worden vaak gebruikt als basismateriaal voor flexibele circuits, dankzij hun duurzaamheid en flexibiliteit.
Geleidende inkt of koper: om de circuitsporen te creëren, wordt ofwel geleidende inkt (afgedrukt op het substraat) of kopersporen (geëtst op het oppervlak) gebruikt.
Grafische overlay: de bovenste laag is gemaakt van duurzaam, transparant materiaal zoals polyester of polycarbonaat, dat is bedrukt met de nodige afbeeldingen en symbolen.
Spacer Layer: Deze laag is gemaakt van een niet-geleidend materiaal zoals PET, dat ervoor zorgt dat de schakelaar bij het indrukken geen ongewenste verbindingen tot stand brengt.
De geleidende sporen worden met behulp van precisiemethoden op het flexibele substraat gedrukt of geëtst. Deze stap zorgt ervoor dat het circuit nauwkeurig is ontworpen voor een goede werking.
De grafische overlay wordt afgedrukt met duidelijke pictogrammen, labels of aangepaste branding waarmee de gebruiker interactie heeft.
De verschillende lagen worden samengevoegd, waarbij de afstandslaag de geleidende lagen scheidt.
Na montage worden grondige tests uitgevoerd om de functionaliteit, duurzaamheid en betrouwbaarheid van de schakelaar te waarborgen. Dit omvat het controleren op geleidbaarheid, tactiele feedback en LED-functionaliteit (indien van toepassing).
Flex PCB-membraanschakelaars zijn ontworpen om duurzaam en gemakkelijk te onderhouden te zijn. Het schoonmaken ervan is doorgaans eenvoudig en kan worden gedaan met zachte, pluisvrije doeken en een milde reinigingsoplossing (zoals water en zeep). Vermijd agressieve chemicaliën die de lagen of geleidende sporen kunnen beschadigen.
Om de levensduur van een Flex PCB-membraanschakelaar te verlengen, vermijd overmatige druk, langdurige blootstelling aan hoge temperaturen of direct contact met agressieve chemicaliën. Bovendien kunnen regelmatige reiniging en een goede bediening fysieke schade helpen voorkomen en zorgen voor betrouwbare prestaties in de loop van de tijd.
Q: Wat zijn de primaire toepassingen van flex PCB membraanschakelaars?
A: Flex PCB-membraanschakelaars worden vaak gebruikt in consumentenelektronica, medische apparaten, industriële bedieningspanelen en auto-interfaces.
Q: Hoe duurzaam zijn flex PCB membraanschakelaars?
A: Flex PCB-membraanschakelaars zijn zeer duurzaam en kunnen miljoenen bedieningen weerstaan, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd.
Vraag: Kan ik het ontwerp van een flex PCB-membraanschakelaar aanpassen?
A: Ja, flex PCB-membraanschakelaars bieden aanpassingsopties voor lay-out, grafische afbeeldingen en tactiele feedback om aan specifieke ontwerpvereisten te voldoen.
Q: Zijn flex PCB membraanschakelaars geschikt voor gebruik buitenshuis?
A: Flex PCB-membraanschakelaars kunnen worden ontworpen voor gebruik buitenshuis, maar omgevingsfactoren moeten tijdens het ontwerpproces worden overwogen.
Vraag: Wat zijn de toekomstige vooruitzichten voor flex PCB-membraanschakelingstechnologie?
A: De toekomst van flex PCB-membraanschakelaars ziet er veelbelovend uit, met opkomende technologieën en duurzaamheidsinitiatieven die innovatie op dit gebied stimuleren.
