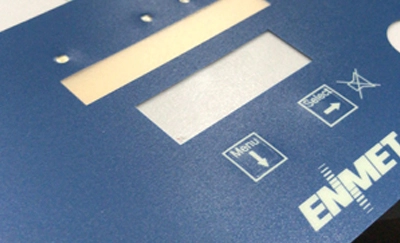

Het LED-toetsenbord met ingebouwde membraanschakelaar heeft twee structuren van LED-circuit en lager circuit in dezelfde laag en verschillende lagen

De structuur van dezelfde laag van het LED-circuit en het onderste circuit is relatief eenvoudig, maar het LED-venster moet convex zijn, anders zal de LED-lamp het paneel optillen, en de LED wordt ook gemakkelijk beschadigd door zware druk. De 0603 LED is korter maar de pad is kleiner. Het is moeilijk om te solderen. De hoogte van de 0806 LED is gewoonlijk 0,8mm. De pad is groot en het virtuele solderen is minder; de structuur van het LED-circuit en de verschillende lagen van het onderste circuit is relatief ingewikkeld. Als de dikte van het algehele toetsenbord van de membraanschakelaar dik is, hoeft het LED-venster niet convex te zijn.

Er zijn twee soortenWaterdicht membraantoetsenbordStructuren. De waterdichte structuur is over het algemeen ontworpen als een zigzag ingebedde structuur. Eén structuur is hetzelfde materiaal. Het eindproduct is verdeeld in twee delen en het circuitgedeelte is ingebed in het paneeldeel om een product te vormen. Deze structuur wordt vaker gebruikt, elke laag lijm moet waterdichte lijm gebruiken; een andere structuur is om de dikte van de bovenste en onderste circuits en de isolatielaag te gebruiken, en de buitenste framestructuur van het toetsenbord van de membraanschakelaar met het paneel, is het circuitgedeelte ingebed om in een geheel te doen. Waterdichte lijm kan over het algemeen 3M9495LE of 3MGTM920 gebruiken.

De structuur van het lichtgeleidingstype betekent dat het lichtgeleidingsblad is ingebed in het conventionele toetsenbord van de membraanschakelaar, en de zijlicht LED wordt gebruikt om de knop aan te steken (EL cold light sheet kan ook worden gebruikt). Het membraanschakeltoetsenbord kan's nachts en op plaatsen met onvoldoende licht worden gebruikt, wat meer sierlijk is. Bij het maken van lichtgeleide membraanschakelaar toetsenborden, is het noodzakelijk om te overwegen dat het paneel en de zijkant van deMembraan schakelaar toetsenbordMag geen licht en kruislicht lekken. Alle dubbelzijdige lijmen moeten zwarte kleefstof gebruiken. Na het toevoegen van de lichtgeleider, zal het knoopgevoel zwak worden, en een pakking wordt toegevoegd aan de achterkant van de knooppositie op het paneel om het gevoel te verbeteren.

De dubbelgevouwen structuur wordt ook beschouwd als te worden gebruikt wanneer er een groot aantal knoppen zijn en de algehele vorm klein is en er geen ruimte is voor bedrading. Het is ontworpen als een bovenste en onderste circuitstructuur. Deze structuur besteedt speciale aandacht aan het vouwproces dat onder verwarming moet worden uitgevoerd, rekening houdend met de levensduur Het effect van de toename op de bocht.

Elke structuur heeft zijn eigen kenmerken. Aan het begin van het ontwerp wordt de meest geschikte structuur geselecteerd om producten van hoge kwaliteit te produceren en de meerderheid van de gebruikers te bedienen. Als u aangepaste membraanschakelaars nodig hebt, neem dan gerust contact op met Niceone-techFabrikant van membraantoetsenbord.
