Technische inspectievereisten voor membraanschakelaars

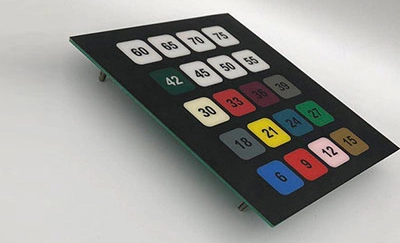

Membraanschakelaar bestaat uit vier delen: paneel, bovenste circuit, isolerende laag en onderste circuit. Het is een lichte touch-on normaal open schakelaar. Onder normale omstandigheden bevinden de twee contacten van de membraanschakelaar zich in een losgekoppelde toestand. Wanneer een externe kracht wordt uitgeoefend op de contacten van de membraanschakelaar, worden de twee normaal open contacten onmiddellijk verbonden. Nadat de externe kracht is verdwenen, keren de schakelcontacten terug naar de normaal open toestand. Meestal worden de bovenste circuitcontacten bollen of koepelstukken toegevoegd (goed gevoel). Wanneer de membraanschakelaar wordt ingedrukt, worden de contacten van het bovenste circuit naar beneden vervormd en staan ze in contact met de poolplaat van het onderste circuit. Nadat de vinger is losgelaten, stuiteren de contacten van het bovenste circuit terug, wordt het circuit losgekoppeld en activeert het circuit een signaal. Als een professionalFabrikant van membraantoetsenbord, De NiceoneAangepast membraantoetsenbordHeeft een strikte structuur, een mooie verschijning, en goede het verzegelen prestaties. Het heeft de kenmerken van vochtbestendigheid en lange levensduur. Op grote schaal gebruikt in elektronische communicatie, elektronische meetinstrumenten, industriële controle, medische apparatuur, de auto-industrie, instrumentatie, huishoudelijke apparaten, militaire uitrusting en andere gebieden.

1. Het materiaal en de vorm van de afgewerkte membraanschakelaar

(1) Materiaal: substraat, zilverpasta, koolstof inkt, spacer, lijm, versterkende plaat en isolerende druk moeten voldoen aan de tekeningen.

(2) Vorm: de vorm, het geleidercircuit, de isolatiebehandeling, de combinatie van de voeringplaat, enz. moeten voldoen aan de tekeningen of fysieke monsters leveren.

2. Uiterlijk van membraanschakelaar

(1) Combinatietoestand: er mogen geen resterende materiaalchips, vreemde lichamen, vlekken, hobbels of vet aan het oppervlak en de binnenkant zijn bevestigd, vingerafdrukken op het circuit, en bramen op de geponste vorm op het oppervlak.

(2) Krassen: alle lijnen en contacten mogen geen snijmarkeringen hebben die door de binnen-en buitenkant lopen (dat wil zeggen dat de snijsporen van de lijn naar het substraat worden gesneden). Lichte krassen zijn ook gebaseerd op het principe van het niet beïnvloeden van hun impedantie. Het oppervlak van koolstofinkt is zeer gevoelig voor krassen en de krassen zijn gebaseerd op het principe dat de geleiding van de lijn niet wordt beïnvloed.

(3) Vreemde kwestie: aan de lijn mag geen vreemde materie zijn verbonden.

3. Membraanschakelaar circuit geleider deel

(1) Dikte van de geleider: Over het algemeen wordt de dikte van de geleider geregeld op 7-12μm en moet deze uniform en glad zijn.

(2) Defecten en gaatjes van geleiders: volgens de tekennormen is er één toegestaan binnen elk bereik van 50mm.

(3) Koolstofinkt: de koolstofinkt die het zilverpasta-circuit bedekt, moet ervoor zorgen dat de zilverpasta volledig bedekt is en de dikte 8-10 μm is, en er mag geen duidelijk uitsteeksel van de zilverpasta zijn.

(4) Gebroken en kortgesloten: de geleider mag geen defect of kortsluiting hebben.

4. Membraanschakelaar isolatiedruk

Alle contacten van de membraanschakelaar moeten vrij zijn van elke isolerende inkt. Het oppervlak van de isolerende inkt moet vlak zijn om defecten zoals luchtbellen of gaatjes te voorkomen die het isolerende effect beïnvloeden.

(1) Adhesiesterkte: Nadat de isolerende inkt is gedroogd, drukt u de inktoppervlakken 24 uur tegen elkaar om ervoor te zorgen dat de isolatie niet aan elkaar kleeft. Na het plakken met drukgevoelige tape gedurende 1 minuut zonder luchtbellen, moet u snel loslaten en mag er geen inkt vallen.

(2) Jumper: alle jumper-onderdelen zijn in overeenstemming met de vereisten van lijngeleiders en alle jumper-producten moeten 100% open, kortsluitingstests en isolatieweerstandstests ondergaan. Zorg ervoor dat er geen open of kortsluiting is en de isolatieweerstand moet groter zijn dan 500MΩ (500VDC gedurende 1 minuut).

5. Membraanschakelaar mechanische eigenschappen

(1) Afmetingen van ponsende bramen en matrijsextrusie: de afmetingen van ponsbramen en extrusie mogen niet groter zijn dan 0,2mm, en de positie moet naar de zijkant zijn zonder geleiders.

(2) Positie-offset van bovenste en onderste lijnen: de toegestane tolerantie van de wederzijdse offset van de middelste posities van de schakelcontacten van de bovenste en onderste lijnen is Ф0,5mm.
