In de snelle wereld van technologie spelen gebruikersinterfaces een cruciale rol bij het garanderen van naadloze interacties met elektronische apparaten. Een dergelijke innovatieve oplossing is de matrixmembraanschakelaar. Dit artikel zal zich verdiepen in de fijne kneepjes van matrixmembraanschakelaars, het verkennen van hun toepassingen, constructie, voordelen en nog veel meer. Dus laten we aan deze ontdekkingsreis beginnen.
Matrix-membraanschakelaars hebben een revolutie teweeggebracht in de manier waarop gebruikers omgaan met elektronische apparaten en bieden een kosteneffectieve, compacte en duurzame oplossing voor ingangscontrole. Deze switches gebruiken een matrixlay-out om de gebruikersinterface in kaart te brengen, waardoor meerdere knoppen kunnen worden geïntegreerd in een enkel, ruimtebesparend membraan. Dit ontwerp biedt zowel eenvoud als betrouwbaarheid en ondersteunt een breed scala aan toepassingen in verschillende industrieën.
De matrixconfiguratie maakt het mogelijk om complexe gebruikersinterfaces in een klein gebied te creëren, waardoor ze ideaal zijn voor apparaten waar ruimte, duurzaamheid en efficiëntie belangrijke overwegingen zijn. Of het nu gaat om medische apparaten, automobielbesturing of consumentenelektronica, matrixmembraanschakelaars zijn vaak de voorkeur voor fabrikanten die de gebruikerservaring willen verbeteren en tegelijkertijd de totale productiekosten willen verlagen.
Matrixmembraanschakelaars werken volgens een eenvoudig maar effectief principe: elke schakelaar maakt deel uit van een raster of matrix van rijen en kolommen. Door deze opstelling te gebruiken, kunnen meerdere schakelaars worden aangesloten zonder dat er voor elk een individuele bedrading nodig is. Dit is hoe het mechanisme werkt:
Matrixlay-out: in een matrixmembraanschakelaar worden de rijen en kolommen met geleidende sporen op flexibele lagen afgedrukt. Elke toets of knop in de interface wordt gevormd op het snijpunt van een rij en kolom.
Key Activering: Wanneer druk wordt uitgeoefend op een specifieke knop op de overlay, zorgt dit ervoor dat de overeenkomstige rij en kolom verbinding maken, waardoor het circuit wordt voltooid. Dit stuurt een signaal naar de controller van het apparaat, waardoor de bijbehorende functie wordt geactiveerd.
Scannen en decoderen: De controller scant constant de rijen en kolommen. Wanneer een knop wordt ingedrukt, detecteert deze de geactiveerde rij-en kolomkruising, waardoor deze kan decoderen welke knop werd ingedrukt.
Deze efficiënte lay-out vermindert het aantal benodigde bedradingsverbindingen, wat leidt tot verminderde complexiteit en lagere kosten in het productieproces.

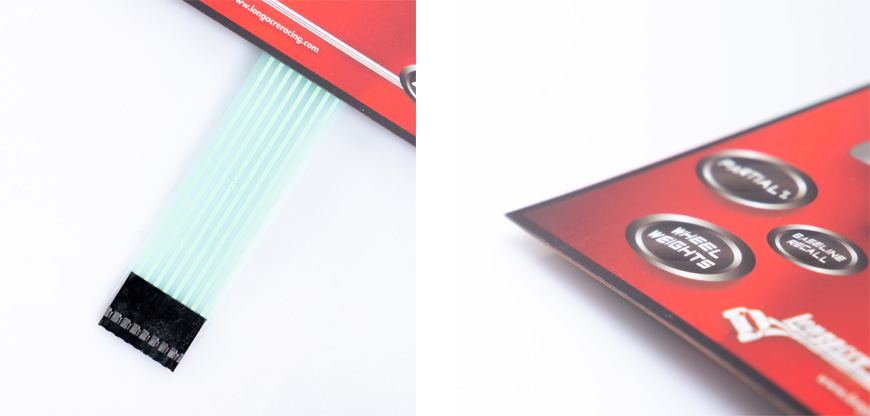

De membraanlaag is het bovenste, flexibele deel van de schakelaar. Het is meestal gemaakt van materialen zoals polyester of polycarbonaat, die duurzaamheid en flexibiliteit bieden. Het membraan bevat de afgedrukte grafische overlay, die de gebruikersinterface aangeeft met labels, symbolen of pictogrammen die overeenkomen met elke schakelfunctie. Deze laag beschermt ook de onderliggende circuitlagen en biedt een tactiele interface voor de gebruiker.
De geleidende sporen vormen het hart van de functionaliteit van de matrixmembraanschakelaar. Dit zijn dunne, flexibele paden gemaakt van materialen zoals koper of zilver die op een of meer lagen zijn gedrukt. In een matrixopstelling zijn de sporen georganiseerd in rijen en kolommen, waarbij elk snijpunt overeenkomt met een bepaalde knop. Wanneer druk op het membraan wordt uitgeoefend, maken de overeenkomstige rij en kolom contact, waarmee het elektrische circuit wordt voltooid. Deze sporen dragen de elektrische stroom wanneer een knop wordt ingedrukt, waardoor het signaal naar de controller van het apparaat wordt gestuurd.
De grafische overlay is de afgedrukte interface die boven de membraanlaag ligt. Deze overlay is niet alleen voor visuele aantrekkingskracht, maar dient ook om de interacties van de gebruiker te begeleiden. Het bevat gedrukte labels, symbolen of pictogrammen die overeenkomen met de specifieke functies van het apparaat. De grafische overlay is meestal ontworpen met hoogwaardige printtechnieken om een duidelijke zichtbaarheid te garanderen, met sommige ontwerpen met achtergrondverlichting of LED-verlichting voor extra functionaliteit.
In de gezondheidszorg worden matrixmembraanschakelaars vaak gebruikt in apparaten zoals patiëntbewakingssystemen, infuuspompen, diagnostische apparatuur en diagnostische beeldvormingsmachines. Deze schakelaars bieden een hoge mate van betrouwbaarheid, netheid en user-frienDly-interfaces die cruciaal zijn in medische instellingen waar precisie en duurzaamheid van het grootste belang zijn. Bovendien maakt het gemakkelijk te reinigen oppervlak van de membraanschakelaar het een voorkeurskeuze in omgevingen die hygiëne vereisen.
De auto-industrie maakt gebruik van matrixmembraanschakelaars voor bedieningspanelen, dashboards en infotainmentsystemen. Hun vermogen om extreme temperaturen, vocht en trillingen te weerstaan, maakt ze ideaal voor gebruik in voertuigen. Matrix membraanschakelaars zorgen voor compactere en strakke besturingssystemen, waardoor ze perfect passen bij moderne auto-ontwerpen, die zowel esthetiek als functionaliteit vereisen.
Matrixmembraanschakelaars worden vaak gebruikt in bedieningspanelen voor industriële machines en productieapparatuur. Hun robuustheid, gecombineerd met hun vermogen om bestand te zijn tegen zware omgevingen (zoals blootstelling aan oliën, chemicaliën, stof en vocht), maakt ze zeer geschikt voor industriële omgevingen. Deze schakelaars helpen ervoor te zorgen dat complexe machines efficiënt kunnen worden bediend met een minimaal risico op storingen.
Van afstandsbedieningen tot magnetrons, matrixmembraanschakelaars zijn alomtegenwoordig in consumentenelektronica. Hun goedkope, ruimtebesparende ontwerp is zeer geschikt voor massaproducten die gebruiksvriendelijke interfaces vereisen. Bovendien maken de tactiele feedback en het gemak van maatwerk ze tot een ideale oplossing voor een breed scala aan elektronische producten die dagelijks door consumenten worden gebruikt.
Matrix Membraanschakelaar: Meer betaalbaar vanwege het eenvoudige ontwerp, minder componenten en eenvoudige integratie in productieprocessen.
Mechanische schakelaar: doorgaans duurder om te produceren vanwege het gebruik van complexere componenten en individuele bedrading voor elke schakelaar.
Matrix Membraanschakelaar: Zeer duurzaam, bestand tegen stof, vocht en chemicaliën, waardoor ze ideaal zijn voor zware omgevingen.
Mechanische schakelaar: hoewel over het algemeen duurzaam, kunnen mechanische schakelaars na verloop van tijd gevoelig zijn voor slijtage, vooral in toepassingen met veel gebruik.
Matrix Membraanschakelaar: Over het algemeen stiller omdat het niet de mechanische klikwerking heeft die is gekoppeld aan traditionele schakelaars.
Mechanische schakelaar: produceert vaak hoorbare klikken of geluiden wanneer erop wordt gedrukt, wat sommige gebruikers bevredigend vinden, maar anderen kunnen afleidend vinden.
Matrix Membraanschakelaar: biedt zachte, stille feedback en kan functies zoals tactiele koepels bevatten voor een betere gebruikerservaring.
Mechanische schakelaar: bevat vaak een meer uitgesproken tactiele feedback (een "klik"), die sommige gebruikers prefereren vanwege de duidelijke indicatie dat de schakelaar is geactiveerd.
Matrix Membraan Switch: Zeer ruimte-efficiënt, waardoor de opname van vele knoppen in een klein gebied. Ideaal voor compacte apparaten.
Mechanische schakelaar: vereist meer ruimte vanwege de behoefte aan individuele componenten voor elke schakelaar.
