Hoe een doe-het-zelf membraanschakelaar toetsenbord te bouwen

In de technische wereld van vandaag is het creëren van uw eigen aangepaste elektronische apparaten toegankelijker dan ooit geworden. Een dergelijke elektronische component die u zelf kunt bouwen, is een toetsenbord van de membraanschakelaar. De toetsenborden van de membraanschakelaar worden vaak aangetroffen in verschillende toepassingen, van afstandsbedieningen tot magnetrons. Ze zijn gebruiksvriendelijk, duurzaam en kunnen worden afgestemd op uw specifieke behoeften. In dit artikel zullen we u begeleiden bij het proces van het bouwen van uw eigen doe-het-zelf membraanschakelaartoetsenbord.

Inleiding tot de toetsenborden van de membraanschakelaar

Voordat we in de kern duiken van het bouwen van een doe-het-zelf-membraanschakelaartoetsenbord, laten we eens kijken wat het is en hoe het werkt.

Wat is een toetsenbord van de Membraanschakelaar?

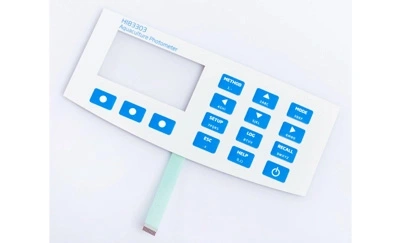

Een membraanschakelaartoetsenbord is een gebruikersinterface die bestaat uit meerdere lagen flexibele materialen. Deze lagen omvatten grafische overlays, zelfklevende afstandhouders en geleidende membranen. Wanneer u op een toets op het toetsenbord drukt, maakt de bovenste laag of grafische overlay contact met de onderste laag, het geleidende membraan. Dit contact voltooit een elektrisch circuit en registreert de toetsaanslag.

Voordelen van de Toetsenborden van de Membraanschakelaar

Duurzaamheid: De toetsenborden van de membraanschakelaar zijn bestand tegen slijtage, waardoor ze langdurig blijven.

Aanpasbaarheid: ze kunnen worden ontworpen met specifieke afbeeldingen, vormen en maten om aan uw behoeften te voldoen.

Kosteneffectiviteit: Membraanschakelaars zijn kosteneffectief om te produceren, waardoor ze een budgetvriendelijke optie zijn.

Benodigde materialen en gereedschappen

Voordat u aan uw doe-het-zelf-reis begint, verzamelt u de benodigde materialen en gereedschappen.

Materialen

1. Flexibele PCB (Printed Circuit Board)

2. Membraan toetsenbord blad

3. Geleidende inkt of koperfolie

4. Kleefstof

5. Actuatoren (knoppen)

6. Soldeerbout en soldeer

7. Multimeter

8. Draad

9. Microcontroller (Arduino, Raspberry Pi, enz.)

10. Schroevendraaier

Het bouwen van het toetsenbord van de membraanschakelaar

Laten we nu eens kijken naar het stapsgewijze proces van het bouwen van uw doe-het-zelf-membraanschakelaartoetsenbord.

Stap 1: Ontwerp de lay-out van uw toetsenbord

Begin met het ontwerpen van de lay-out van uw toetsenbord. Beslis over het aantal toetsen, hun vormen, en de symbolen of labels die u wilt op hen. Gebruik grafische ontwerpsoftware om een visueel aantrekkelijke overlay te maken.

Stap 2: Bereid de PCB voor

Neem uw flexibele PCB en knip het naar de gewenste grootte en vorm van uw toetsenbord. Zorg ervoor dat het binnen uw projectbehuizing past.

Stap 3: Breng de geleidende inkt aan

Gebruik geleidende inkt of koperfolie om de geleidende sporen op de PCB te creëren. Deze sporen zullen dienen als de verbindingen tussen de toetsen en de microcontroller.

Stap 4: Bevestig het membraantoetsenblad

Plaats het membraantoetsenbord over de PCB en lijn het uit met de geleidende sporen. Gebruik lijm om het op zijn plaats te bevestigen.

Stap 5: Voeg de actuatoren toe

Bevestig de actuatoren (knoppen) aan het membraantoetsenblad, direct over de belangrijkste locaties. Zorg ervoor dat ze uitlijnen met de geleidende sporen.

Stap 6: Maak verbinding met de Microcontroller

Gebruik draden om de geleidende sporen op de PCB aan te sluiten op de ingangspennen van uw microcontroller. Met deze stap kan het toetsenbord communiceren met uw elektronische apparaat.

Stap 7: Test je toetsenbord

Schakel uw microcontroller in en test elke sleutel om er zeker van te zijn dat ze zich correct registreren. Gebruik een multimeter om problemen met de connectiviteit op te lossen.

Conclusie

Gefeliciteerd! U hebt met succes uw doe-het-zelf membraanschakelaartoetsenbord gebouwd. Deze toetsenborden kunnen worden gebruikt in verschillende projecten, van het besturen van LED-displays tot het creëren van aangepaste invoerinterfaces voor uw elektronica. Word creatief en ontdek de eindeloze mogelijkheden om uw eigen toetsenbord aan te passen.

Veelgestelde vragen

1. Kan ik een toetsenbord van de membraanschakelaar met Arduino gebruiken?

Ja, kunnen de toetsenborden van de membraanschakelaar gemakkelijk met Arduino of andere microcontrollers voor diverse toepassingen worden geïntegreerd.

2. Zijn de toetsenborden van de membraanschakelaar waterbestendig?

Sommige toetsenborden met membraanschakelaar kunnen worden ontworpen met waterbestendige eigenschappen, maar het hangt af van de gebruikte materialen en het productieproces.

3. Hoe lang duurt het om een doe-het-zelf membraanschakelaartoetsenbord te bouwen?

De tijd die nodig is om een toetsenbord met membraanschakelaar te bouwen, is afhankelijk van uw ervaring en de complexiteit van uw ontwerp. Het kan een paar uur tot een dag duren.

4. Kan ik een 3D-printer gebruiken om de actuatoren voor mijn toetsenbord te maken?

Ja, u kunt een 3D-printer gebruiken om aangepaste actuatoren voor uw toetsenbord te maken en een gepersonaliseerde aanraking aan uw project toe te voegen.

5. Waar kan ik meer projectideeën voor het gebruiken van membraanschakelaartoetsenborden vinden?

U kunt online forums, makersgemeenschappen en doe-het-zelfelektronicawebsites verkennen voor projectinspiratie en ideeën met betrekking tot toetsenborden met membraanschakelaars.
