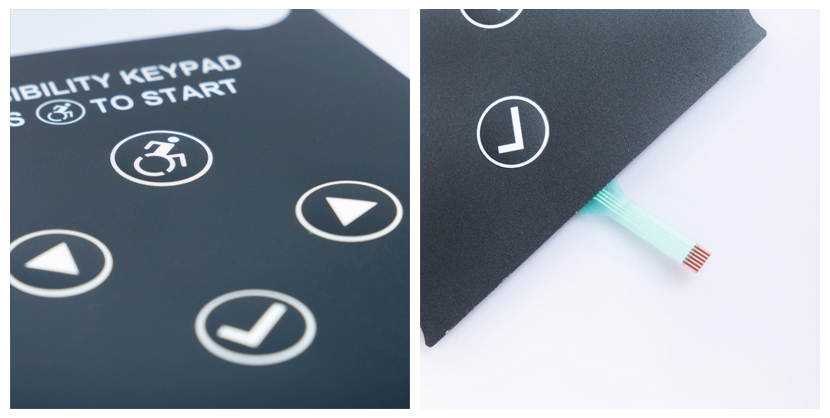

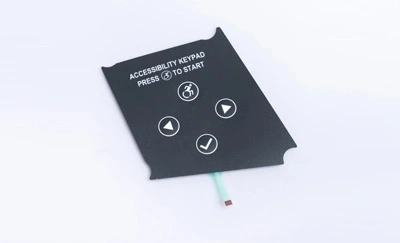

Embossing Membraanschakelaar

Embossing is een veelgebruikt productieproces dat wordt gebruikt bij de productie van membraanschakelaars om verhoogde of verzonken gebieden op het oppervlak van de schakelaar te creëren. Membraanschakelaars zijn dunne, flexibele apparaten die worden gebruikt in een verscheidenheid aan elektronische apparatuur en bedieningspanelen om een gebruikersinterface voor invoer te bieden.

Hier is hoe embossing meestal wordt gebruikt in de context van membraanschakelaars:

Materiaalselectie: Membraanschakelaars worden meestal geconstrueerd met behulp van meerdere lagen materialen, waaronder een grafische overlay, lijmlaag, afstandslaag en een circuitlaag. De grafische overlay is de bovenste laag en het is het deel waarmee gebruikers communiceren. Het is vaak gemaakt van materialen zoals polyester of polycarbonaat.

Ontwerp en kunstwerk: het ontwerp en de illustraties van de gebruikersinterface van de switch worden gemaakt, waarbij de locatie van knoppen, pictogrammen, labels en andere functies wordt opgegeven.

Embossing Tooling: om de verhoogde of verzonken gebieden op de grafische overlay te maken, worden embossing-gereedschappen of matrijzen gebruikt. Deze gereedschappen zijn ontworpen om overeen te komen met het gewenste patroon of de gewenste vorm van de embossing.

Embossing Proces: Het grafische overlay materiaal wordt geplaatst tussen de embossing tooling en een pers of roller systeem. Er wordt druk en warmte uitgeoefend op de gereedschappen, die het materiaal persen, waardoor de verhoogde of verzonken gebieden volgens het ontwerp ontstaan. Dit proces wordt vaak gedaan in een gecontroleerde omgeving om consistentie te garanderen.

Eindassemblage: na embossing wordt de grafische overlay meestal gecombineerd met andere lagen van de membraanschakelaar, inclusief de afstandslaag en de circuitlaag, om een complete montage te creëren. Deze montage kan ook extra componenten bevatten, zoals LED's, connectoren en kleeflagen.

Testen en kwaliteitscontrole: de afgewerkte membraanschakelaar wordt onderworpen aan test-en kwaliteitscontroleprocessen om ervoor te zorgen dat alle knoppen en functies functioneren zoals bedoeld. Dit kan elektrische tests omvatten om de geleidbaarheid van de schakelaar te verifiëren.

Embossing dient verschillende doeleinden in membraanschakelaars:

Tactiele feedback: Verhoogde reliëfgebieden bieden tactiele feedback aan gebruikers wanneer ze op een knop drukken, waardoor de gebruikerservaring wordt verbeterd.

Duurzaamheid: Reliëfgebieden kunnen duurzamer zijn en bestand tegen slijtage in vergelijking met gedrukte afbeeldingen, zodat de schakelaar gedurende een langere periode functioneel blijft.

Esthetiek: Embossing kan worden gebruikt om visueel aantrekkelijke en onderscheidende ontwerpen te maken, waardoor het voor gebruikers gemakkelijker wordt om specifieke knoppen en functies te lokaliseren en ermee te communiceren.

Maatwerk: Membraanschakelaars kunnen worden aangepast met unieke reliëfpatronen, vormen en texturen om te voldoen aan specifieke ontwerpvereisten.

Embossing is slechts een van de vele fabricagetechnieken die worden gebruikt bij de productie van membraanschakelaars. Afhankelijk van de toepassing en ontwerpspecificaties, kunnen fabrikanten ook andere functies opnemen, zoals achtergrondverlichting, metalen koepels voor tactiele respons en meer om een gebruiksvriendelijke en functionele interface te creëren.
