Het deel om het werk aan de panfilmschakelaar te voltooien
Metalen koepel wordt veel gebruikt. De metalen koepel is ook het belangrijkste onderdeel om het werk aan de te voltooienMembraanschakelaar. De belangrijkste functie van de metalen koepel is om de voeding te contacteren en los te koppelen. Metalen koepel is over het algemeen gemaakt van SUS301 of 304 materiaal. De levensduur van de metalen koepel is over het algemeen meer dan 100.000 keer. De sterkte wordt bepaald door de vraag. Gebruik het niet onder te hoge temperatuur. Overmatige temperatuur zal de levensduur van de metalen koepel ernstig beïnvloeden.
De metalen koepel wordt gebruikt op de membraanschakelaar om een geleidende rol te spelen, het uitvoeren van het tweepolige contact van de membraanschakelaar en terugkaatsen door zijn eigen elastische kracht om de aan-en uitschakelfuncties te voltooien. Het wordt bekrachtigd wanneer de granaatscherven zijn uitgevallen en uitgeschakeld wanneer de granaatscherven terugkaatsen. Geef de klant tactiele feedback tijdens het rebound-proces, met een bepaald gevoel (Opmerking: een goede werking, overmatige heen-en weerbeweging kan ervoor zorgen dat de schakelaar de reactie verliest).
De operatie is te frequent.
De druk is te groot, de slag is te hoog.
De isolatielaag is te dik.
De bedieningskracht is te klein.
Het effect van deze redenen op de membraanschakelaar is dat als de granaatscherven te hard worden geforceerd, de granaatscherven niet kunnen terugveren, wat resulteert in een continu pad, wat betekent dat de metalen koepel heeft gewerkt.
De te frequente werking zorgt ervoor dat de schakelaar defect raakt en werkt niet voor een korte tijd. Overmatige druk zal de granaatscherven direct verpletteren en blijven werken of niet werken. Als het te groot is, kan de metalen koepel het werk mogelijk niet voltooien.
Daarom zijn de factoren die we moeten overwegen bij het toepassen van een metalen koepel op de membraanschakelaar of de metalen koepel bestand is tegen de druk van dit product, of de slag consistent is met dit product, en de isolatielaag mag niet te dik zijn.
Metalen koepels zijn niet zonder een vaste vorm en grootte. Het zijn een soort op maat gemaakte producten die de vorm en grootte kunnen veranderen volgens de behoeften van het product. De specificaties en maten van veelgebruikte metalen koepel of snap dome zijn:
Als de verschillende schakelaars zijn gescheiden van de metalen koepels, verliest het zijn betekenis, dus er wordt gezegd dat de metalen koepels een sleutelrol spelen in de schakelaar, en het werd later bekend als de metalen koepelschakelaars en drukkoepel.
Gebruikt op knopschakelaars, membraanschakelaars, tact-toetsenborden, zelfsluitende schakelaars, metalen koepelschakelaars en snap dome.
Om aan en uit te schakelen, wat de operator goede tactiele feedback kan geven.
Oorspronkelijk is er in het begin geen professionele naam genaamd snap dome. En een snap-koepel is gemaakt van metalen materiaal. Omdat het een koepel is, kan het omhoog stuiteren en concaaf naar beneden zijn (bol en concaaf). De begintoestand is convex naar boven en zal naar beneden concave wanneer de operator een kracht uitoefent en vervolgens terugkaatst nadat de kracht is verwijderd. Dit soort elastisch metaalmateriaal wordt uniform genoemd metalen koepel of snap dome. Later, toen metalen koepelschakelaars in China werden geïntroduceerd, waren veel mensen gewend om ze metalen koepelschakelaars te noemen. Metalen koepels ook wel metalen klikkoepels of tactiele metalen koepels genoemd

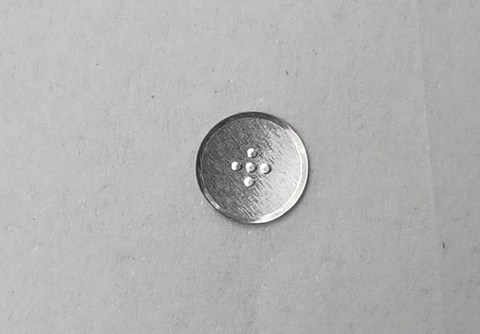

Grootte:2,5mm, 3mm, 3,5mm, 4mm, 4,5mm, 5mm. Ronde sleutels momenteel met deze vormen worden veel gebruikt door klanten.
Sterkte:90gf, 100gf, 130gf, 160gf, 180gf, 200gf, 220gf, 250gf, 260gf, 280gf ronde sleutels. De meest gebruikte sterktes zijn onderverdeeld in deze typen.
Uiterlijk:Er is één contact op de top, vier contacten, en vijf contact knoppen, en er zijn ook geen punten en een contact op de top. De drieklikpunten zijn gelijkmatig verdeeld over de rand. De ronde metalen koepels zijn allemaal de belangrijkste granaatscherven met de kortste slag in de vorm van de metalen koepel.
Grootte:3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm. Triangle key granaatscherven hebben momenteel meer klanten met deze diameters.
Sterkte:130gf, 160fg, 180gf, 250gf, 280gf, 320gf, 350gf, de druk van de driehoekige pot is over het algemeen deze typen.
Uiterlijk:De driehoekige snap-koepel heeft twee soorten voeten en geen voeten. De driehoekige sleutelveren met voeten kunnen direct op de printplaat worden gelast. Er zijn twee soorten punten, één is met één punt De soort is één punt tussen de drie omringende punten.

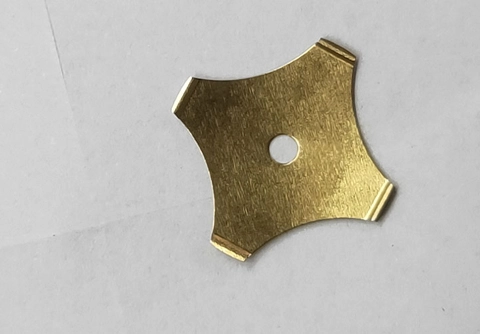

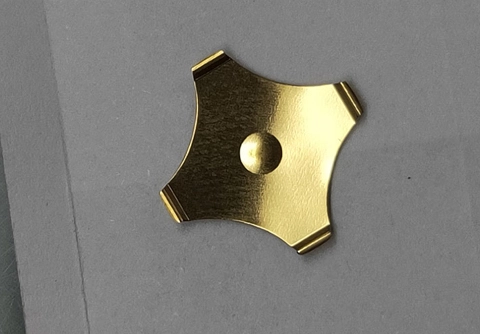

Grootte:5mm, 6mm, 7mm, 8,4mm, 10mm, 12mm, 13mm, de kruisvormige snap dome klanten gebruiken meer dan 7 diameters.
Sterkte:130gf, 180gf, 220gf, 280gf, 350gf, 400gf.
Vorm:Er zijn geen stippen, er is één punt in het midden, vier stippen bovenaan en vier stippen op vijf stippen.

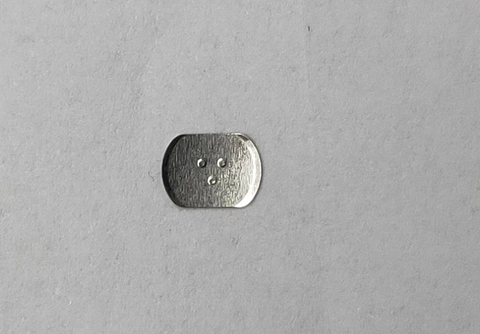

De ovale en vierzijdige rechthoekige vierkante panplakken worden samen gebruikt omdat ze geen significant verschil in vorm en grootte hebben.
Grootte:3mm, 3,5mm, 4mm, 4,5mm en 5mm.
Sterkte:100gf, 130gf, 140gf, 160gf, en 180gf zijn het meest gebruikt door klanten.
Vorm:Er zijn geen stippen, één stip, vier stippen en vijf stippen op het oppervlak.
Opmerkingen: Het komt vaker voor dat driehoekige pannen voeten hebben, en voor ronde vormen zijn er ook knoppen met voeten. Relatief gezien hebben de ronde panstukken een kortere slag, de kruisvormige panstukken een grotere slag, de ellips heeft een kleinere diameter en minder kracht, en de driehoek heeft een vorm die een hoger niveau kan bereiken. Het kan 3000gf bereiken en alle potten kunnen verzilverd of vertind worden. Het leven van potten van verschillende vormen kan hetzelfde zijn. Het leven van potten in China is over het algemeen tussen de 100.000 en 700.000 keer.

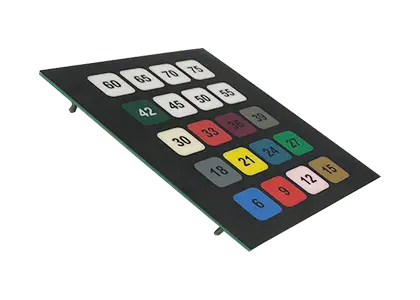

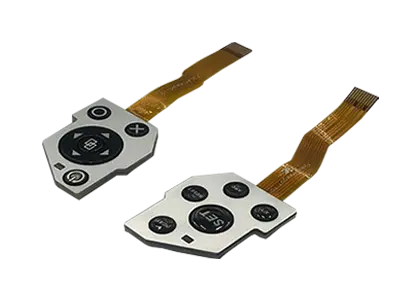

Als leverancier van metalen koepelschakelaars kunnen we verschillende oplossingen voor koepelschakelaars aanbieden, vooral voor tactiele membraantoetsenbord en PCB's. Als u aangepaste granaatscherven nodig hebt, gelieve ons, als a te contacterenFabrikant van membraantoetsenbord, We kunnen ook op maat gemaakte metalen koepellaag exporteren volgens de behoeften van de klant.
Met behulp van de geleidbaarheid fungeert de metalen granaatscherven als een hoogwaardige schakelaar tussen de gebruiker en het product. Tegelijkertijd wordt de stabiele veerkracht van de metalen granaatscherven (automatisch gereset na het indrukken) gebruikt.
Er zijn vier hoofdvormen van metalen koepels: driehoek, cirkel, ellips en kruis, met 1, 4 en 5 contacten aan de bovenkant. De stickers van metalen koepels moeten worden aangepast aan individuele behoeften, gebruik ze niet willekeurig en vermijd de kwaliteit van de producten. Het is erg handig om de stickers op de pot te monteren en het is voldoende om een volledige versie te bevestigen. Let natuurlijk op de stabiliteit van de geleidende delen van de pot en de printplaat.
Metalen koepels zijn voornamelijk in de grootte van 4MM, 5MM, 6MM, 7MM, 8MM en 9MM. Met een sterkte van 100-600gf (de sterkte hangt af van de productbehoeften van de klant), worden driehoekige potten op grote schaal gebruikt en omvatten alle aspecten van ons moderne leven.
De grootte van de pot is anders. De sterkte kan op groot of klein worden ingesteld. Als speciale vereisten vereist zijn, kunnen speciale materialen worden gebruikt. De sterkte kan ongeveer 3000gf bereiken. De driehoek heeft drie voet en een hoekpunt. De poten van de driehoekige pan kunnen lang en eindeloos zijn, deze worden bepaald door de behoeften van klanten.
Metalen koepels worden voornamelijk gebruikt in printplaten, tact-schakelaars, microschakelaars, sleutelschakelaars, pc-platen en andere producten. Het heeft de kenmerken van stabiel contact, goede continuïteit en uitstekend rebound-gevoel. Het driehoekige pan-vormige stuk is een uitstekend accessoire dat wordt gebruikt in belangrijke elektronische producten.
De potstukken kunnen worden ingeblikt, verzilverd, verguld en andere verschillende oppervlaktebehandelingen. Verschillende behandelingen op het oppervlak kunnen verschillende effecten veroorzaken. Tinnen kan bijvoorbeeld het probleem van verwarming oplossen zonder te vervagen. Bovendien zullen goudbeplating en verzilveren op het oppervlak de potstukken vergroten. Glans heeft een bepaald weerstandseffect.
De pan-vormige stukken worden over het algemeen gemaakt door klanten met tekeningen die door ons worden verstrekt. De soorten panvormige stukken die het meest door de gasten worden gebruikt, zijn ronde stukken en ovaalvormige stukken, ook wel taille-vormige stukken en kruisvormige stukken genoemd. Driehoekige panplakjes en rechthoekige panplakjes hebben diameters van 3mm tot 20mm, sterkte van 100gf tot 600gf, en pannen met speciale sterkte kunnen 6000gf bereiken.
De achterkant van het pan-vormige stuk kan worden gestippeld of niet, het ronde pan-vormige stuk is over het algemeen vijf contacten, en één contact, sommige speciale behoeften geen contact. Om de montage te vergemakkelijken, worden de potstukken over het algemeen aan elkaar geplakt met PET, wat niet alleen de montage vergemakkelijkt, maar ook de nauwkeurige posities.
Metalen koepels zijn ook bekend als metalen granaatscherven. De Engelse naam is maaltijd Dome-plakjes. Soms zullen mensen membraanschakelaars zeggen. De naam van Metalen koepels is over het algemeen gebaseerd op zijn doel. Degenen die vaak in de industrie worden gebruikt, worden de granaatscherven genoemd en worden gebruikt in mobiele telefoons, het toetsenbord wordt de potsticker genoemd en de switch-serie wordt de membraanschakelaar genoemd. Enkellaagse potstickers zijn over het algemeen paginagrote stickers.
Agile bediening, snelle montage, nadelen: slechte ervaring voor klanten, geen stofdichte functie, gemakkelijk te worden binnengevallen door stof en contactproblemen veroorzaken. Daarom worden de enkellaagse potvormige stukken steeds kleiner in de markt. Alleen als de Tiebei-verzegelde machine niet de bescherming en werking van de potvormige stukken nodig heeft, zullen de stickers met hele plaat en enkellaags gestructureerde potvormige stukken worden gebruikt. De voordelen van dubbellaagse filmpotstickers zijn: stofdicht, duurzaam, goed gevoel, enz.
Hoge kosten, langzame montage, enz. Dubbellaagse membranen worden op grote schaal op de markt verspreid en bijna alle elektronische producten gebruiken dubbellaagse structuurpotten, zoals speeltoetsenborden, medische apparatuur en zelfs zo klein als afstandsbedieningen. De enkellaagse metalen dome-afbeelding hieronder: De toepassing van Guozi-films en Guozi-filmstickers wordt steeds wijdverspreider en omvat momenteel alle aspecten van het leven, zoals de inductiekookplaat die we gebruiken voor koken, tv, airconditioning afstandsbediening, mobiele telefoonapparatuur, bank U-schild, geldautomaat, Medische apparatuur producten, verschillende Een reeks knoppen, aanraakschakelaars en andere producten worden in de pot gebruikt.
