Membraantoetsenbord

Overlay-Polyester is meestal de eerste keuze voor materialen van het membraanschakelpaneel, omdat de levensduur ervan iets langer zal zijn dan polycarbonaat. Als het gewoon een paneel is in plaats van een membraanschakelaar, zijn Lexan en Polyester ook goede keuzes. De overlay is de meest intuïtieve vorm van mens-machine-interface. Niceone-tech zeefdruk of digitale print op de achterkant van het materiaal, en ze kunnen ook in combinatie worden gebruikt. Speciale vereisten zoals spiegelzilver effect zijn ook haalbaar.

Als de eerste laag zelfklevend papier onder het paneel, wordt de acryllijm meestal gebruikt, in het algemeen is de dikte tussen 0,125-0,225mm. Als het is

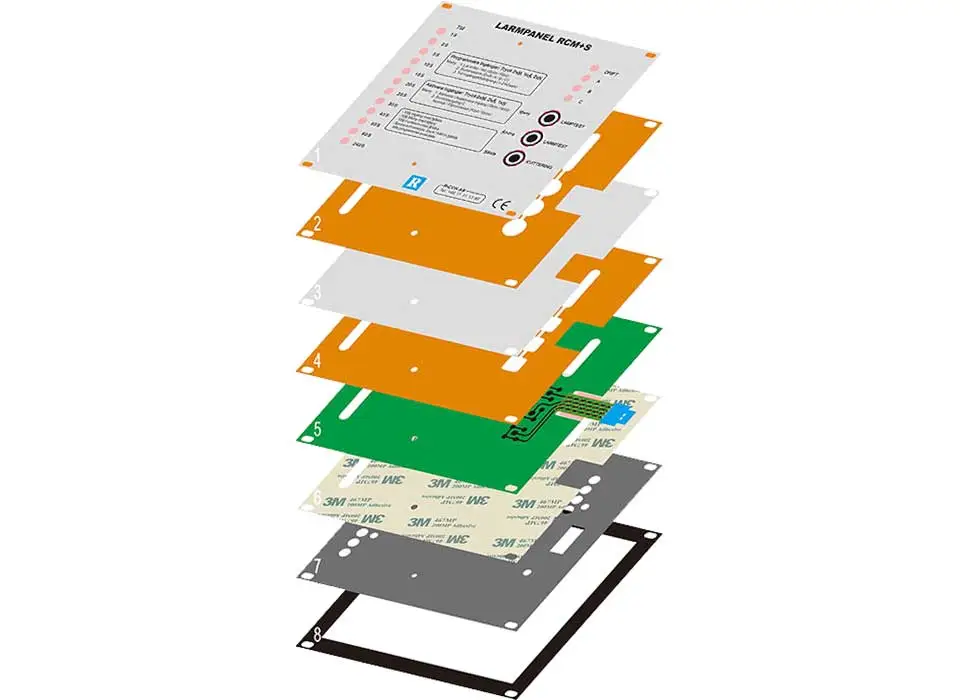

De structuur van de LGF-membraanschakelaar, de dikte bereikt soms 0,64mm.

Deze laag heeft meestal drie functies: 1. Als Dome Retainer zorgt het ervoor dat de Snap dome van de circuitlaag geen granaatscherven zal vormen als gevolg van triggeren en sluiten, wat resulteert in circuitstoringen en circuitslijtage. 2. Gebruik 0,1-0,125mm Polyester afdrukken geleidende inkt, koolstofolie en UV-inkt als de bovenste lijn. Deze laagstructuur kan ook convex zijn om tactiele feedback beter te maken. 3. kan worden gebruikt als een ESD afscherming laag.

Zowel de bovenste als de onderste lijnen worden bedrukt met geleidende inkt, meestal wordt dikkere tape gebruikt om de bovenste en onderste lijnen te scheiden om directe geleiding van de membraanschakelaar te voorkomen. Als het bovenste circuit alleen als een vaste laag wordt gebruikt, moet de algemene dikte van de overlay-kleeflaag van de bovenste circuitlaag groter zijn dan 0,4mm, anders, het paneel zal de granaatscherven knijpen om ze slechter te laten voelen. Tenzij het paneel convex is, is de structuur met vier lagen minder dan 0,4mm.

De dikte van dit laagcircuit is meestal 0,1-0,188mm. Het kan worden bedrukt met inkt, koolstofolie en UV-inkt. LEDs kunnen ook worden geïnstalleerd. Sommige membraanschakelpanelen kiezen de koperen flex of printplaat als het circuit. In vergelijking met polyester zullen hun prestaties stabieler zijn. Vaker toegepast op de medische en militaire industrie. Als het koperen flex of printplaat als een lijn is, kan Niceone-tech zelfs een verscheidenheid aan componenten op de lijn installeren.

Er zijn veel keuzes, maar de meest gebruikte zijn 3M200MP serie of 3M300LSE. Volgens de verschillende producten van membraanschakelinglaminering, zal Niceone-tech 3M300LSE aanbevelen als het een hogere viscositeit nodig heeft.

Deze laagstructuur wordt over het algemeen gebruikt als de laatste laag van de membraanschakelaar, die de structuur van de membraanschakelaarcomponent completer kan maken. Meestal is de materiaalkeuze AL, FR4, PC of staal. Als AL is geselecteerd, kunnen soms noten of voeten aan de achterkant van het product worden toegevoegd.
